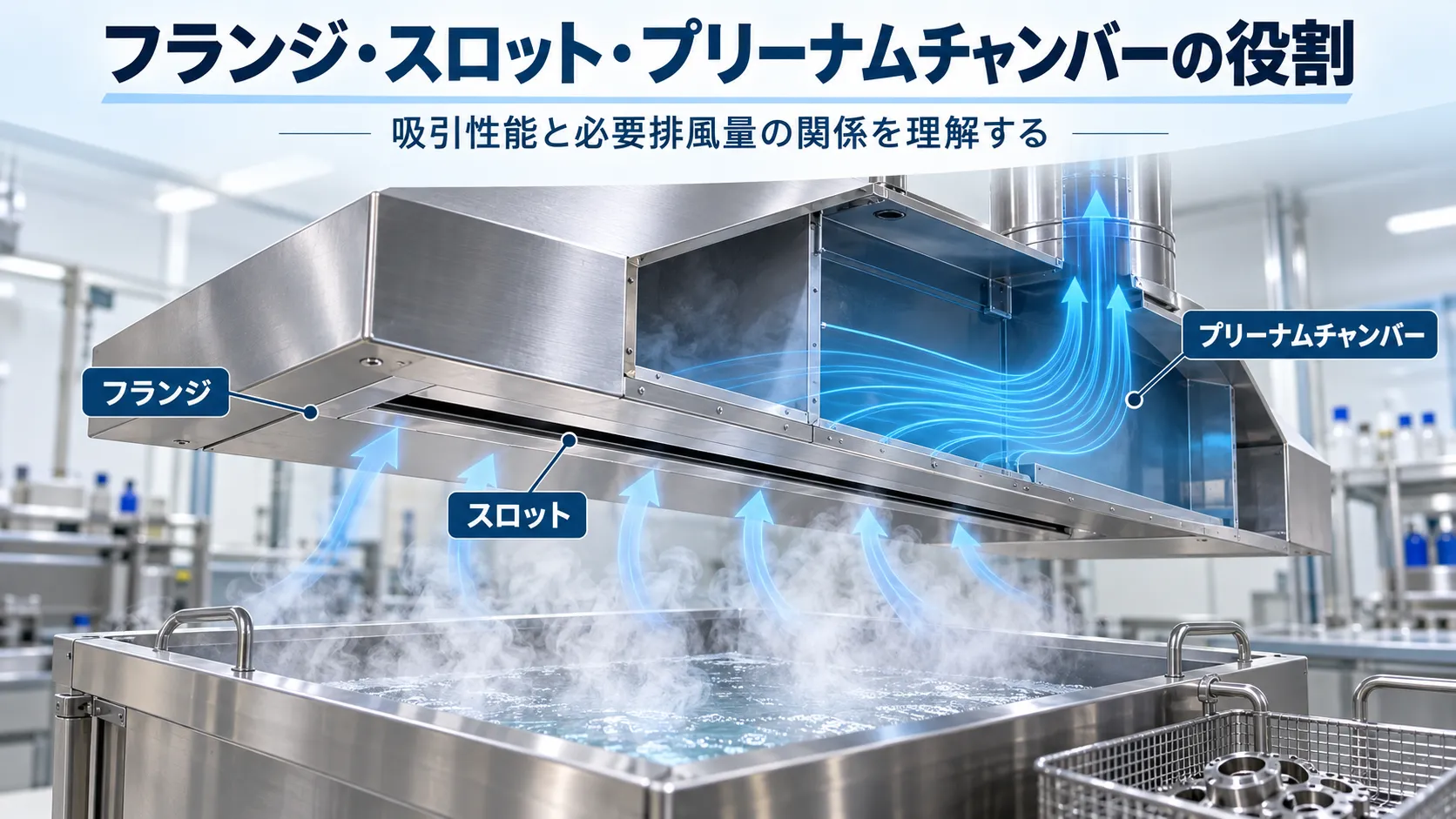

フランジ・スロット・プリーナムチャンバーの役割｜吸引性能と必要排風量の関係

局所排気装置のフードには、単に開口部を設けただけのものもあれば、開口部の周囲に板が付いていたり、細長い吸込み口を設けたりしているものもあります。

また、フードの吸込み口とダクトの間に、大きな箱のような空間が設けられていることもあります。

これらの構造には、それぞれどのような意味があるのでしょうか。

例えば、同じ排風機を使用していても、フードの周囲にフランジを設けることで、発散源付近の吸引気流を改善できる場合があります。

また、細長い洗浄槽では、スロット型フードを用いることで、発散源に沿った吸込み口を配置できます。

しかし、スロットを設けただけでは、開口部全体から均一に空気が吸い込まれるとは限りません。

ダクトの接続位置によっては、中央付近では強く吸引するのに、端の方では十分な吸引が得られない場合があります。

このような吸引の偏りを改善する方法として、プリーナムチャンバーが利用されます。

フランジ、スロット、プリーナムチャンバーは、いずれも空気の流れ方を調整するための構造ですが、その役割は異なります。

この記事では、それぞれの働きを基本から説明し、必要排風量の計算、圧力損失との関係、実際の設計で注意すべき点まで解説します。

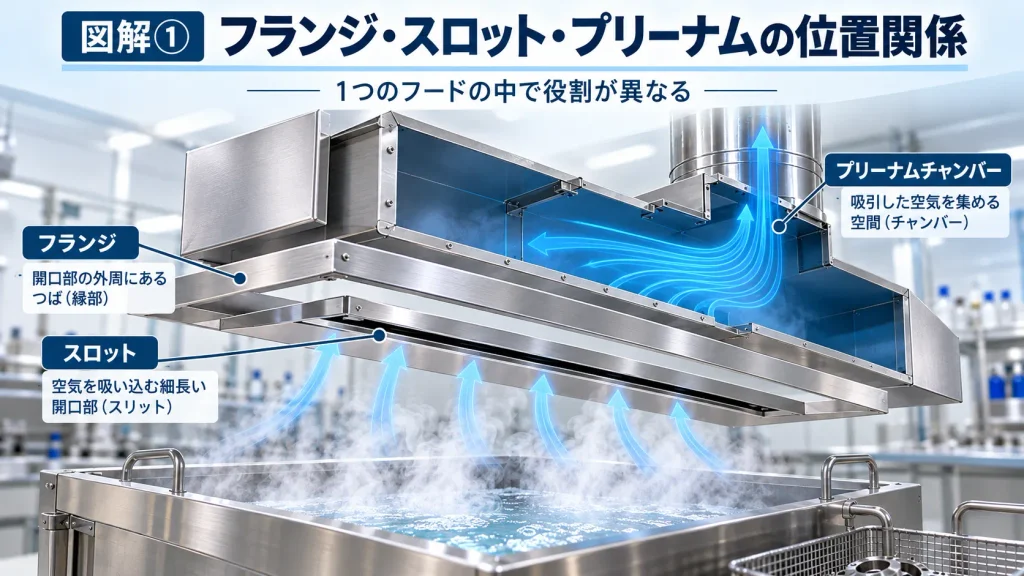

1. フランジ・スロット・プリーナムチャンバーは何が違う？

最初に、3つの構造の違いを整理しましょう。

構造	どこに設けるか	主な役割
フランジ	フードの開口部の周囲	開口周縁を回り込む空気の流入を抑える
スロット	フードの吸込み口	細長い開口部を通じて空気を吸引する
プリーナムチャンバー	吸込み口とダクト接続部の間など	吸引量の偏りを小さくし、気流を分配しやすくする

この表から分かるように、3つは同じ役割の部品ではありません。

フランジは、主としてフードの周囲から空気が流れ込む方向に関係します。

スロットは、どのような形の開口部から空気を吸い込むかに関係します。

プリーナムチャンバーは、複数の位置から流入した空気を、どのように集めてダクトへ送るかに関係します。

例えば、細長いスロット型フードの周囲にフランジを設け、さらにスロットの背後にプリーナムチャンバーを設置することもできます。

この場合、3つの構造は、それぞれ異なる役割を果たしながら、一つのフードとして機能します。

2. フランジとは？開口部周囲の空気の回り込みを抑える構造

フランジとは、フードの開口部の周囲に設ける板状の縁のことです。

例えば、円形の吸込み口の周囲に、平らな円盤状の板を取り付けた構造が考えられます。

長方形のフードであれば、開口部の周囲に板状の縁を設けることがあります。

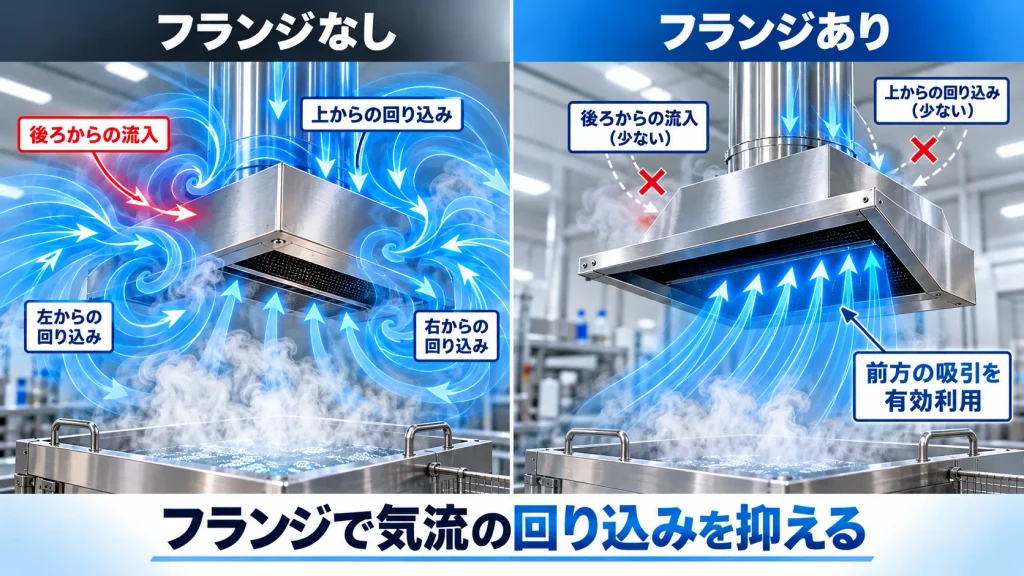

なぜフランジを設けるのか？

外付け式フードでは、吸込み口の正面だけでなく、周囲からも空気が流れ込みます。

フランジがない場合には、開口部の周縁を回り込むように空気が流入することがあります。

その結果、フードが吸い込む空気の一部は、有害物質の発散源から離れた場所から流入します。

一方、適切なフランジを設けると、開口部の周囲を回り込む空気の流れを抑えることができます。

これによって、同じ排風量でも、フードの前方における吸引気流を有効に利用できる場合があります。

身近なたとえ｜横から空気が回り込むのを防ぐ

例えば、壁に取り付けた換気口を考えます。

換気口の周囲が開放されている場合と、周囲に板を設けた場合では、空気が換気口へ向かう経路が変わります。

フランジも、これと似た考え方で空気の流入方向を調整します。

ただし、フランジは扇風機のように空気を押し出すものではありません。

あくまで、吸引気流がどの方向から流れ込むかを変えるための構造です。

フランジを設けると等速度面はどう変わる？

第9記事では、等速度面について解説しました。

等速度面とは、空間内で風速の大きさが等しい点を結んだ仮想的な面です。

フランジを設けると、フードの周囲における気流の分布が変わり、等速度面の形も変化します。

単純な円形・長方形フードでは、適切なフランジによって開口周縁の背面側からの回り込みが抑えられ、同じ風速の領域が前方へ広がる傾向が示されています。

ただし、これはフードの形状や設置条件に依存する現象です。

すべてのフードで等速度面が同じように変化するわけではありません。

3. フランジを設けると必要排風量はどのくらい変わる？

ここでは、具体的な計算を行ってみましょう。

フランジのない単純な外付け式フード

障害物のない空間に設けた、単純な円形・長方形の外付け式フードに対する代表的な経験式は、次のとおりです。

Q = 60 × V × (10X² + A)

記号	意味	単位
Q	計算上の必要排風量	m³/min
V	対象位置で確保する吸引風速	m/s
X	フード開口面から対象位置までの距離	m
A	フードの開口面積	m²

この式は、一定の条件で使用する経験式であり、すべてのフード形状に適用できるものではありません。

例えば、次の条件を仮定します。

• 開口面積：0.04 m²
• 開口面からの距離：0.20 m
• 対象位置で確保する風速：0.50 m/s

この場合、

Q = 60 × 0.50 × (10 × 0.20² + 0.04)

Q = 30 × 0.44

Q = 13.2 m³/min

となります。

フランジ付きの場合

適切なフランジを設けた単純な外付け式フードでは、次の経験式が使われます。

Q = 60 × 0.75 × V × (10X² + A)

同じ条件を代入すると、

Q = 60 × 0.75 × 0.50 × (10 × 0.20² + 0.04)

Q = 9.9 m³/min

となります。

比較結果を整理すると、次のとおりです。

条件	計算上の必要排風量
フランジなし	13.2 m³/min
フランジあり	9.9 m³/min
差	3.3 m³/min

この計算では、フランジを設けた場合の必要排風量は25％少なくなります。

フランジを設ければ必ず25％減らせるのか？

ここで注意が必要です。

0.75という係数は、代表的な形状と条件に基づく経験式で使用される値です。

フランジの幅や形状、周囲の壁・作業台の有無、発散源の位置などによって、実際の効果は変わります。

また、必要排風量の計算値が25％小さくなったとしても、排風機の消費電力が必ず25％小さくなるわけではありません。

排風機の運転点、ダクトの圧力損失などによって変わるためです。

この25％は、特定の経験式による計算上の比較であり、すべての実設備に保証される改善率ではありません。

4. フランジの大きさはどのように決めるのか？

フランジの効果を考えるときには、幅も重要になります。

非常に狭いフランジでは、開口周縁からの空気の回り込みを十分に抑えられない場合があります。

一方、フランジを際限なく大きくすれば、それに比例して効果が高くなるというわけでもありません。

提供資料では、Dalla Valleらの研究に基づくフランジ幅の検討例が紹介されています。

ただし、これらは特定のフード形状や実験条件による知見です。

現在の日本のすべての局所排気装置に、一律に適用される法定寸法ではありません。

実際の設計では、フードの開口寸法、設置スペース、発散源までの距離、作業のしやすさなどを考慮して決めます。

また、フランジが作業者の腕や工具の動きを妨げると、フードが設計どおりに使用されなくなる可能性があります。

そのため、気流への効果と作業性の両方を確認する必要があります。

5. スロットとは？細長い吸込み口の役割を理解する

スロットとは、細長い形状の吸込み口です。

例えば、横幅が1,000 mm、高さが20 mmというように、長さに比べて幅が小さい開口部が考えられます。

スロット型フードは、細長い発散源に沿って吸込み口を配置したい場合などに使用されます。

代表的な例として、洗浄槽やめっき槽の側方吸引などがあります。

なぜ細長い開口部を使うのか？

例えば、横幅の広い洗浄槽の端に、小さな円形フードを一つ設けた場合を考えます。

この場合、円形フードの正面付近では吸引気流が得られても、槽の反対側や端部では十分な捕捉気流が得られない可能性があります。

そこで、槽の長さに沿って細長いスロットを設けることが考えられます。

スロット型フードでは、長手方向に沿って吸込み口を配置できるため、細長い発散源に対応しやすくなります。

ただし、スロットの全長にわたって均一な吸引が得られるとは限りません。

ここが重要です。

スロット型フードの等速度面

第9記事では、スロット型フードの等速度面を、円柱面に近い形として考える方法を紹介しました。

これは、非常に長い線状の吸込み口では、開口部の中央付近において、断面内での気流が支配的になると考えられるためです。

ただし、実際のスロットには端部があります。

また、スロットの幅や背後の構造によって、吸引気流の分布が変化します。

そのため、実際の設計ではスロットの長さだけでなく、幅、設置位置、端部の条件なども検討する必要があります。

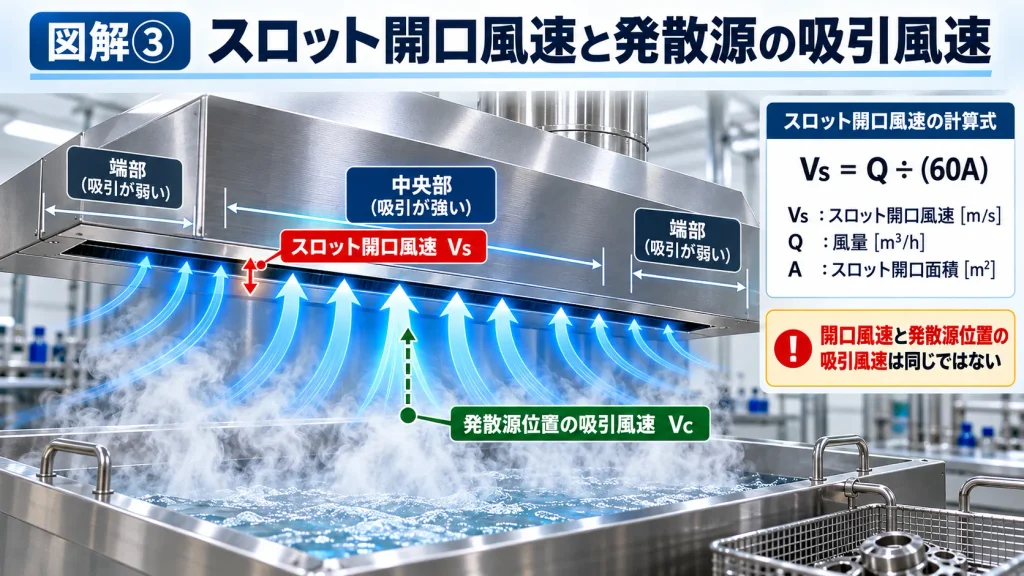

6. スロットの開口風速と発散源での捕捉風速は違う

スロット型フードを設計するときには、少なくとも2つの風速を区別する必要があります。

一つは、スロットの開口部を通過する風速です。

もう一つは、発散源や対象作業位置における吸引風速です。

スロットの開口風速

スロットの開口面積をA、排風量をQとすると、スロットを通る平均風速Vsは、次の式で求められます。

Vs = Q ÷ (60 × A)

• Vs：スロット開口部の平均風速（m/s）
• Q：排風量（m³/min）
• A：スロット開口面積（m²）

例えば、スロットの寸法を次のように仮定します。

• スロット長さ：1.0 m
• スロット幅：0.02 m
• 排風量：15 m³/min

開口面積は、

A = 1.0 × 0.02

A = 0.020 m²

となります。

平均スロット風速は、

Vs = 15 ÷ (60 × 0.020)

Vs = 12.5 m/s

となります。

開口風速12.5 m/sなら捕捉性能は十分なのか？

そうとは限りません。

今回計算した12.5 m/sは、スロット開口面を通過する平均風速です。

発散源がスロットから0.1 m離れている場合、その位置で12.5 m/sの吸引風速が得られるという意味ではありません。

また、スロットの長手方向で流入量が偏っている場合には、各位置の開口風速は異なります。

したがって、スロットの平均開口風速が高くても、発散源全体を十分に捕捉できるとは限らないのです。

スロット開口風速、発散源位置の吸引風速、ダクト内風速は、それぞれ異なる設計・確認項目です。

7. スロット型フードの必要排風量を計算する

ここでは、提供PDF第7章に記載された、スロット型フードに対する代表的な経験式を紹介します。

十分に細長いスロット型フードについて、自由空間における代表的な関係式は、次のように整理できます。

Q = 60 × 5.0 × L × X × V

記号	意味	単位
Q	計算上の必要排風量	m³/min
L	スロットの長さ	m
X	スロットから対象位置までの距離	m
V	対象位置で確保する吸引風速	m/s

この式は、原資料でスロットの幅と長さの比が0.2以下の場合について紹介されている経験式です。

また、原資料では壁・床・作業台などによる気流の制限条件に応じて、異なる係数も示されています。

計算例

次の条件を仮定します。

• スロット長さ：1.0 m
• スロット幅：0.02 m
• スロットから対象位置までの距離：0.10 m
• 対象位置で確保する吸引風速：0.50 m/s
• 周囲に大きな障害物や外乱気流がない理想化した条件

この場合、

Q = 60 × 5.0 × 1.0 × 0.10 × 0.50

Q = 15 m³/min

となります。

先ほどのスロット風速の計算で使用した15 m³/minは、この条件から求めた値です。

なお、この経験式では、スロット幅0.02 mは式に直接現れません。

しかし、スロット幅は、開口風速や圧力損失に影響します。

つまり、発散源で必要な吸引気流を得るための風量と、その風量をスロットへ流入させるための圧力条件は、分けて検討する必要があります。

また、実際の設置条件が自由空間のモデルと異なる場合や、端部の影響が大きい場合には、この式をそのまま使用できるとは限りません。

今回の15 m³/minは説明用の計算値であり、実際の洗浄槽に必要な風量を決定したものではありません。

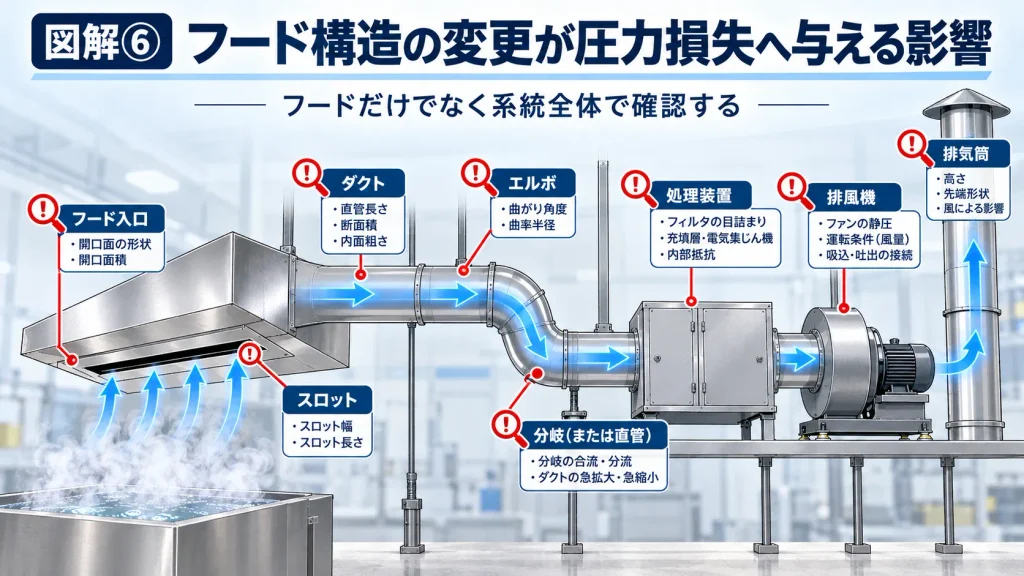

8. スロットを細くすると圧力損失はどうなる？

スロットの幅を小さくすると、同じ排風量であれば開口部を通過する平均風速は大きくなります。

では、風速が大きくなることは、局所排気装置にどのような影響を与えるのでしょうか。

ここで重要になるのが、圧力損失です。

狭い開口部は通気抵抗が大きくなる場合がある

空気が狭いスロットへ流れ込む際には、気流が加速し、開口部の形状によって収縮や乱れが生じます。

このとき、流入に伴う圧力損失が発生します。

一般に、同じ流量を通す場合、開口部を過度に狭くすると流入速度が大きくなり、圧力損失が増加する可能性があります。

そのため、スロットを細くすれば、必ず高性能で省エネルギーになるというわけではありません。

速度圧との関係

空気の速度圧Pvは、次の式で求められます。

Pv = ρV² ÷ 2

• Pv：速度圧（Pa）
• ρ：空気密度（kg/m³）
• V：風速（m/s）

例えば、空気密度を1.2 kg/m³、スロット風速を12.5 m/sと仮定すると、

Pv = 1.2 × 12.5² ÷ 2

Pv = 93.75 Pa

となります。

ただし、この93.75 Paはスロット風速に対応する速度圧であり、スロットの圧力損失そのものではありません。

実際の流入圧力損失を求めるには、開口部の形状などに対応した損失係数を用いる必要があります。

この違いは重要です。

速度圧が93.75 Paだからといって、スロットの圧力損失が93.75 Paであると判断してはいけません。

9. プリーナムチャンバーとは？吸引の偏りを小さくする空間

プリーナムチャンバーとは、流入した空気を集めたり分配したりするために設ける、比較的大きな断面積を持つ空間です。

局所排気装置では、スロットやフード開口部の背後などに設けることがあります。

なぜ大きな空間を設けるのか？

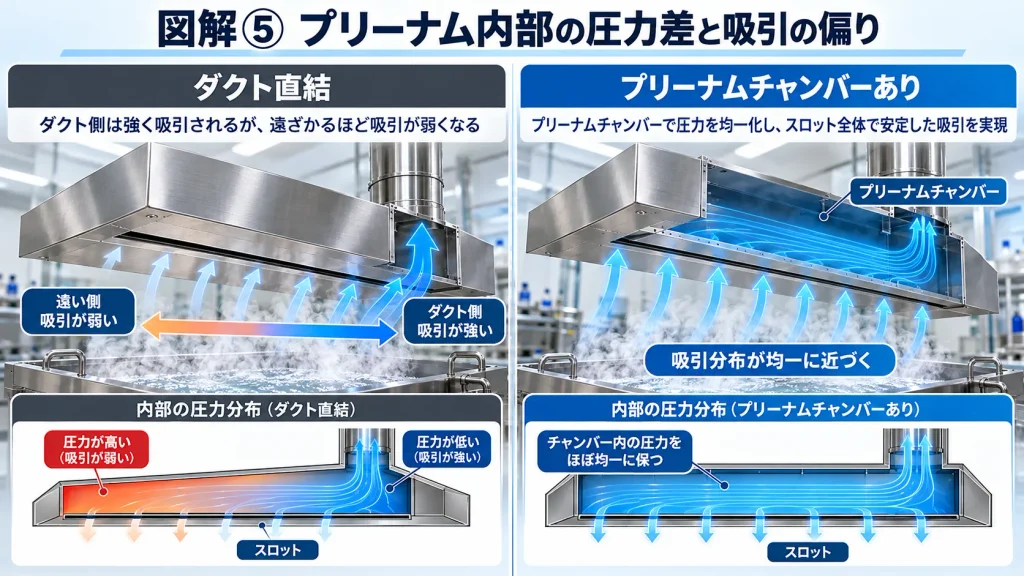

例えば、横幅の広いスロット型フードの右端だけに排気ダクトを接続した場合を考えます。

スロットの右側から入った空気は、比較的短い距離でダクトへ向かうことができます。

一方、左側から入った空気は、スロットの背後を長い距離移動しなければなりません。

この経路の違いによって、空気が流れる際の抵抗が変わります。

その結果、ダクトに近い右側では吸引が強く、離れた左側では弱くなる場合があります。

プリーナムチャンバーがあるとどうなる？

スロットの背後に十分な広さの空間を設けると、その内部を流れる空気の速度を小さくできます。

内部の速度が小さくなれば、流路に沿って生じる圧力損失も小さくできる場合があります。

その結果、スロットの各位置における吸引圧力の違いが小さくなり、吸引量を均一にしやすくなります。

プリーナムチャンバーは圧力を蓄える装置なのか？

提供資料では、プリーナムチャンバーの働きを理解するために、吸引のエネルギーを蓄えるダムのようなものにたとえています。

初学者には分かりやすいたとえですが、実際の技術的な仕組みは少し異なります。

定常運転中のプリーナムチャンバーは、空気やエネルギーを蓄積し続ける装置ではありません。

主な役割は、内部流速を小さくし、流路に沿う圧力差を抑えることで、複数の位置から空気を比較的均等に流入させやすくすることです。

また、空間を大きくするだけで必ず均一になるわけではなく、ダクトの接続位置や内部の気流、スロットの流入抵抗なども関係します。

10. プリーナムチャンバーの大きさはどのように考えるのか？

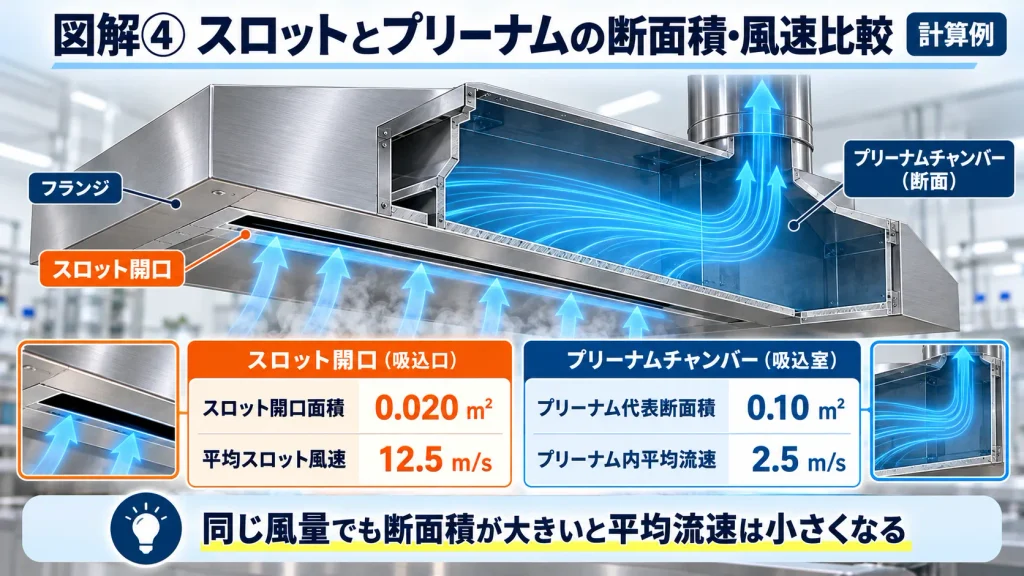

プリーナムチャンバーの働きを理解するために、先ほどのスロット型フードを例に考えてみましょう。

スロットの条件は、次のとおりでした。

• 長さ：1.0 m
• 幅：0.02 m
• 開口面積：0.020 m²
• 排風量：15 m³/min
• 平均スロット風速：12.5 m/s

ここで、プリーナムチャンバーの代表断面積を0.10 m²と仮定します。

プリーナムチャンバー内の平均流速

排風量を秒単位に換算すると、

Q = 15 ÷ 60

Q = 0.25 m³/s

となります。

この流量が断面積0.10 m²の部分を通過する場合、平均流速は、

V = 0.25 ÷ 0.10

V = 2.5 m/s

となります。

項目	スロット	プリーナムの代表断面
断面積	0.020 m²	0.10 m²
仮定した通過風量	15 m³/min	15 m³/min
平均流速	12.5 m/s	2.5 m/s

このように、同じ流量が通る断面積を5倍にすると、平均流速は5分の1になります。

ただし、実際のプリーナムチャンバーでは、スロットの長手方向に沿って空気が流入するため、内部を通過する流量は場所によって変化します。

そのため、上記の2.5 m/sは、全排風量がその代表断面を通過する条件での計算値です。

プリーナムチャンバー内部のすべての場所で2.5 m/sになるという意味ではありません。

断面積を5倍にすれば必ず均一になるのか？

提供資料第9章では、プリーナムチャンバーの断面積を大きくする目安として、流入部との断面積比に関する説明があります。

しかし、この比率は、あらゆる装置に対して風速分布の均一性を保証するものではありません。

実際には、スロットの長さ、ダクト接続位置、内部の障害物、流入抵抗なども考慮する必要があります。

したがって、断面積比は予備検討の参考にはなりますが、最終的な設計条件をそれだけで決めることはできません。

11. プリーナムチャンバーとスロットの関係｜なぜ両方を設けるのか？

ここまでの説明を整理すると、プリーナムチャンバーは、単に空間を大きくするためのものではないことが分かります。

重要なのは、スロットを通過する際の抵抗と、プリーナムチャンバー内部で生じる圧力差との関係です。

スロットで適切な流入抵抗を持たせる

例えば、長いスロットの一端にダクトが接続されている場合を考えます。

スロットの流入抵抗が非常に小さいと、プリーナムチャンバーの内部に存在する圧力差の影響を受け、場所によって流入量が大きく変わる可能性があります。

一方、プリーナムチャンバー内部の圧力差が十分に小さく、スロット各部の流入条件がほぼ同じであれば、流入量を均一にしやすくなります。

したがって、スロットとプリーナムチャンバーは、別々に寸法を決めるのではなく、組み合わせて設計することが重要です。

スロットの抵抗を大きくすればよいのか？

抵抗を大きくしすぎると、必要な排風量を確保するために大きな圧力が必要となる場合があります。

そのため、排風機に求められる静圧が増え、消費電力や騒音に影響する可能性があります。

つまり、設計では次の両方を考える必要があります。

吸引分布を均一にすること

必要以上の圧力損失を生じさせないこと

この2つは、必ずしも同時に改善できるとは限りません。

実際の設計では、スロット寸法、プリーナムチャンバーの大きさ、ダクト接続位置などを調整しながら、捕捉性能と設備全体の圧力損失を検討します。

12. 3つを組み合わせると、どのようなフードになるのか？

ここでは、有機溶剤を使用する洗浄槽の側方にフードを設置する場合を考えます。

洗浄槽の横幅は1,000 mmとします。

洗浄槽の奥側に、槽の長さに沿ったスロット型フードを設置することを検討します。

さらに、スロットの周囲に適切なフランジを設け、背後にプリーナムチャンバーを設置する方法を考えます。

この場合、それぞれの役割は次のようになります。

構造	主な役割
スロット	洗浄槽の長さに沿って吸込み口を配置する
フランジ	開口周縁を回り込む空気の流入を抑える
プリーナムチャンバー	スロットの長手方向に沿った吸引量の偏りを減らす

ただし、3つを組み合わせれば、必ず適切なフードになるというわけではありません。

作業者の呼吸域に注意する

例えば、洗浄槽の手前に作業者が立ち、奥側にスロット型フードが設置されている場合を考えます。

作業者が洗浄槽の中をのぞき込むと、蒸気の流れる経路に顔が入ってしまう可能性があります。

そのため、フードの形式だけでなく、作業者の動作を確認する必要があります。

側板や囲い込みも検討する

例えば、洗浄槽の両端から横風が入り込む場合には、適切な側板を設けることで外乱気流の影響を減らせる可能性があります。

ただし、側板によって作業性が低下したり、洗浄物の出し入れが難しくなったりしないようにする必要があります。

また、洗浄槽を部分的に覆うなど、発散源の囲い込みによる改善も検討できます。

フードの各部品を追加することよりも、発散源から作業者の呼吸域を通さず、適切に有害物質を捕捉することが設計の目的です。

13. 実務例｜スロットの端部で吸引が弱い場合の原因調査

ここでは、架空の工場に設置されたスロット型フードを考えます。

幅の広い作業台の奥側にスロット型フードが設置されており、作業中に発生する蒸気を吸引しています。

しかし、中央付近では十分に吸引している一方、端部では蒸気が周囲へ広がることがあります。

考えられる原因

次のような可能性があります。

• スロット背後の空間が狭い
• ダクトが一方の端部に接続されている
• 長手方向に沿って吸引量が偏っている
• スロット内部に汚れや閉塞がある
• 端部付近に外乱気流がある
• 発散源の位置や発散状況が中央と端部で異なる

この場合、単に排風機の能力不足と判断することはできません。

改善を検討する順序

まず、設備が設計どおりの状態に保たれているかを確認します。

例えば、スロットに汚れが付着していないか、開口部が変形していないか、ダクトや排風機に異常がないかを確認します。

次に、スロット各部の吸引風速や、発散源付近の気流方向を調べます。

その結果、長手方向の吸引分布に偏りがあると判断された場合には、プリーナムチャンバーの形状やダクト接続位置を見直すことを検討します。

また、端部付近で外乱気流が問題となっている場合には、側板などによる対策も検討します。

改善後に確認すること

改善した後には、次の内容を確認します。

• 適用法令に基づく必要な性能が確保されているか
• 発散源全体で適切な捕捉気流が形成されているか
• 作業者の呼吸域を汚染気流が通過していないか
• スロット全長で吸引量に著しい偏りがないか
• 圧力損失の増加によって排風量が不足していないか
• 清掃や維持管理が行える構造になっているか

このように、フランジ、スロット、プリーナムチャンバーの改善は、部品単体ではなく、フードと排風機を含む系統全体の性能を確認しながら進める必要があります。

※この事例は技術的な検討手順を説明するための架空事例です。

14. 法令上の要求事項と技術上の設計条件は区別する

局所排気装置の設計では、関係法令に基づく要求事項と、換気工学上の設計条件を区別する必要があります。

例えば、有機溶剤中毒予防規則第14条では、同規則の対象となる局所排気装置について、フードを発散源ごとに設けること、外付け式フードを発散源のできるだけ近い位置に設けることなどが定められています。

また、第16条第1項では、フード形式に応じた制御風速が定められています。

フード形式	原則となる制御風速
囲い式フード	0.4 m/s
外付け式・側方吸引型	0.5 m/s
外付け式・下方吸引型	0.5 m/s
外付け式・上方吸引型	1.0 m/s

これらの数値は、所定の有機溶剤業務に対する規定です。

また、第16条第2項には一定の例外があり、すべての局所排気装置に一律に適用されるものではありません。

スロット風速と法令上の制御風速を混同しない

特に、外付け式スロット型フードでは注意が必要です。

スロットの開口面で測定した風速が大きくても、法令上の制御風速を満たしているとは限りません。

有機溶剤中毒予防規則第16条の備考では、外付け式フードの制御風速は、有機溶剤蒸気を吸引しようとする範囲内で、フード開口面から最も離れた作業位置の風速とされています。

したがって、スロットの開口風速と、法令上の制御風速を別々に確認する必要があります。

フランジやプリーナムチャンバーの設置は法的義務なのか？

今回取り上げた3つの構造について、すべての局所排気装置に一律に設置を義務付ける規定があるわけではありません。

一方、必要な法定性能を確保するために、これらの構造が有効な設計上の手段となる場合があります。

また、厚生労働省の局所排気装置の定期自主検査指針では、フードの寸法やフランジ、バッフル板などが届出の状態に保たれていること、内部の堆積物や吸込口の閉塞がないことなどが確認事項として示されています。

この指針は、法令に基づく定期自主検査を適切に行うための公表指針であり、今回の記事で紹介したすべての設計方法を個別の法的義務として定めたものではありません。

15. 経験者が注意したい6つのポイント

① フランジを付けただけで排風量を減らさない

フランジによって必要排風量を小さくできる場合がありますが、実際の捕捉性能を確認せずに排風機の運転条件を変更することは適切ではありません。

② スロットの平均開口風速だけで判断しない

長手方向の吸引量が偏っている場合、平均風速が十分でも、一部で捕捉性能が不足する可能性があります。

中央と端部を含む発散源全体で確認する必要があります。

③ プリーナムチャンバーを設ければ均一になると思い込まない

プリーナムチャンバー内部に大きな圧力差があったり、空気が特定の経路を通りやすかったりする場合には、吸引分布が不均一になる可能性があります。

④ スロットの幅を狭くしすぎない

スロットを細くすると開口風速は大きくなりますが、圧力損失が増加する場合があります。

また、粉じんやミストを含む空気を吸引する場合には、付着や閉塞にも注意が必要です。

⑤ 粉じんがある場合はプリーナム内の堆積も確認する

プリーナムチャンバーは内部流速を小さくするため、粒子の性質によっては粉じんが堆積する場合があります。

粉じんを含む空気を扱う設備では、堆積、清掃、再飛散、火災・爆発リスクなどを考慮する必要があります。

⑥ フードの改善後は設備全体を再評価する

フードの構造を変更すると、流入圧力損失や系統の抵抗が変わる場合があります。

その結果、排風機の運転点が変化し、他のフードの排風量に影響する可能性もあります。

複数のフードを一台の排風機で吸引している場合には、特に注意が必要です。

16. 実務で使える設計・点検チェックリスト

分類	確認項目	確認する内容
共通	対象物質	ガス、蒸気、ミスト、粉じんなど
共通	発散源	位置、大きさ、発散方向
共通	作業者	呼吸域、作業姿勢、動作範囲
フランジ	設置状況	周縁に適切に設けられているか
フランジ	寸法	幅、形状、作業への支障
スロット	開口寸法	長さ、幅、開口面積
スロット	開口風速	平均値、位置による偏り
スロット	捕捉位置	発散源・対象作業位置の風速
スロット	閉塞	粉じんやミストなどの付着
プリーナム	内部寸法	断面積、奥行き
プリーナム	ダクト接続	位置、偏流の有無
プリーナム	気流分布	長手方向の吸引量の偏り
プリーナム	堆積・清掃	点検口、堆積物、清掃性
設備全体	必要排風量	設計条件と計算根拠
設備全体	圧力損失	フード、ダクト、処理設備
設備全体	排風機	必要風量と静圧
設備全体	法令	適用規則と性能要件
設備全体	性能確認	実際の作業での捕捉状況

この表は、設計・改善・維持管理に利用するための実務上の確認事項です。

すべてが一律の法定点検項目というわけではありません。

よくある質問

Q1. フランジを付けると必ず排風量を25％減らせますか？

必ず減らせるわけではありません。

代表的な経験式では0.75の係数が使用されますが、実際の効果はフード形状や設置条件によって異なります。

Q2. スロットを細くすれば吸引性能が高くなりますか？

同じ排風量であれば、開口部の平均風速は高くなります。

ただし、発散源で必要な吸引風速が得られるとは限らず、圧力損失も増える可能性があります。

Q3. スロット型フードではプリーナムチャンバーが必ず必要ですか？

すべてのスロット型フードに必ず必要というわけではありません。

ただし、長手方向に吸引量の偏りが生じる場合には、有効な改善方法の一つとなります。

Q4. プリーナムチャンバーを大きくすれば圧力損失は必ず小さくなりますか？

内部流速の低下によって、一部の圧力損失を小さくできる場合があります。

しかし、入口・出口形状や流路の急変などによる損失もあり、設備全体の圧力損失が必ず減るとは限りません。

Q5. プリーナムチャンバー内の風速はダクト内風速と同じですか？

同じとは限りません。

断面積や通過流量が異なるため、平均風速も異なります。

特に、スロットの長手方向に沿って空気が流入する場合には、プリーナム内部の流量と風速が位置によって変化します。

Q6. スロット開口面で大きな風速があれば、法令上の制御風速は満たせますか？

開口面風速だけでは判断できません。

例えば、有機溶剤中毒予防規則の対象となる外付け式フードでは、所定の作業位置での制御風速を確認する必要があります。

まとめ｜3つの構造は気流を有効に利用するための設計手段

フランジ、スロット、プリーナムチャンバーは、局所排気フードの性能を改善するために利用される構造です。

それぞれの役割を整理すると、次のようになります。

フランジは、開口周縁への空気の回り込みを抑え、前方の吸引気流を有効に利用するための構造です。

スロットは、細長い発散源に沿って吸込み口を配置するための構造です。

プリーナムチャンバーは、吸引の偏りを小さくし、開口部からの流入量を均一にしやすくするための空間です。

ただし、3つを設ければ必ず高性能になるわけではありません。

スロットを細くすると圧力損失が増える場合があり、プリーナムチャンバーの内部では粉じんが堆積する場合もあります。

また、フランジを設けても、作業者の呼吸域を汚染気流が通過するような配置では、適切なばく露防止対策とはいえません。

局所排気装置の設計では、部品ごとの効果だけでなく、発散源、作業者、フード、ダクト、排風機を一つの系統として考える必要があります。

重要なのは、必要以上に排風量を増やすことでも、構造を複雑にすることでもなく、有害物質を適切に捕捉できる気流を、合理的な設備条件で実現することです。

この考え方が、性能と省エネルギーを両立させる局所排気装置の設計につながります。

主な参考資料

• 『やさしい作業環境改善技術』第4章「局排フードについての基礎知識」、第7章「捕捉フードの必要排風量の計算」、第9章「フードの形と省エネ対策」
• e-Gov法令検索「有機溶剤中毒予防規則」
• 厚生労働省「局所排気装置の定期自主検査指針」等の周知等について
• 米国OSHA「OSHA Technical Manual, Section III, Chapter 3：Ventilation Investigation」

※OSHAの資料は、日本国内の法的義務を示すものではありません。局所排気装置のフード設計や性能確認を理解するための海外技術参考資料です。

※本記事の数値計算は、換気工学の原理を理解するための説明例です。個別設備の設計値、必要排風量、法令適合を保証するものではありません。
