フードへ流れ込む空気の性質｜等速度面と吸引範囲

局所排気装置のフードに手を近づけると、空気が吸い込まれていることを感じる場合があります。

しかし、フードから少し離れると、空気の流れは急に感じにくくなります。

では、フードはどのくらい離れた場所まで空気を吸い込めるのでしょうか。

また、フードの形が円形の場合と細長いスロット型の場合では、空気の流れ方は同じなのでしょうか。

こうした疑問を理解するために重要なのが、**「流線」「等速度面」「吸引範囲」**という3つの考え方です。

これらを理解すると、フードの吸引が弱い原因を調べたり、フードの形状や設置位置を検討したりするときに、単に排風量の大小だけで判断しなくなります。

この記事では、フードへ空気が流れ込む基本原理から、円形・長方形・スロット型フードの気流の違い、壁やフランジの影響まで解説します。

また、実際の工場での事例を通して、どのように吸引範囲を確認し、適切な捕捉性能を得るかを考えます。

1. フードへ空気が流れ込むとき、周囲では何が起きているのか？

まず、周囲に障害物のない場所に、吸込み口が一つ設けられていると考えてみましょう。

排風機を運転すると、フードから空気が吸い込まれます。

このとき、空気はフードの真正面からだけ流れ込むわけではありません。

フードの形状や設置条件によっては、上下左右、さらに開口部の周縁を回り込む方向からも空気が流れ込みます。

例えば、作業台の上にある小さな容器から蒸気が発生している場合、フードはその蒸気だけを選んで吸引することはできません。

周囲の清浄な空気と一緒に吸い込むことになります。

排風量が同じでも、場所によって風速は違う

フードが毎分12 m³の空気を吸い込んでいるとします。

これは、1分間に12 m³の空気がフードへ取り込まれるという意味です。

しかし、フードの周囲にあるすべての場所で同じ風速が得られるわけではありません。

フードのすぐ近くでは比較的速い気流が形成され、離れた場所では弱い気流になるのが一般的です。

つまり、排風量はフード全体が吸い込む空気の量を表し、風速は特定の場所における空気の移動速度を表しています。

この違いを理解することが、吸引気流を考える出発点になります。

2. 流線とは？空気がどの方向へ流れているかを表す線

フードの周囲では、空気がさまざまな方向から吸込み口へ向かいます。

この空気の流れを理解するために使用するのが「流線」です。

流線の意味

流線とは、ある瞬間の空気の速度の方向に沿って描いた線のことです。

例えば、フードの左側にある空気が、斜め右方向へ移動しているとします。

その場所では、流線は空気の進行方向に沿って描かれます。

流線を描くと、空気がどの方向へ移動しているのかが分かりやすくなります。

ただし、流線は空気の動きを説明するための仮想的な線であり、実際に空気中へ線が引かれているわけではありません。

流線は風速の大きさを示しているわけではない

ここで注意したいことがあります。

流線は主に空気の流れる方向を示すものであり、それだけでは風速の大きさは分かりません。

例えば、同じようにフードへ向かっている気流でも、ある場所では1.0 m/s、別の場所では0.2 m/sかもしれません。

流線を見ただけで、発散源の位置で十分な吸引風速が得られていると判断することはできません。

また、流線と、煙の粒子が時間とともにたどる経路は、厳密には別の概念です。

流れが時間的にほぼ一定である場合には一致しますが、扉の開閉などで気流が変化する場合には一致しないことがあります。

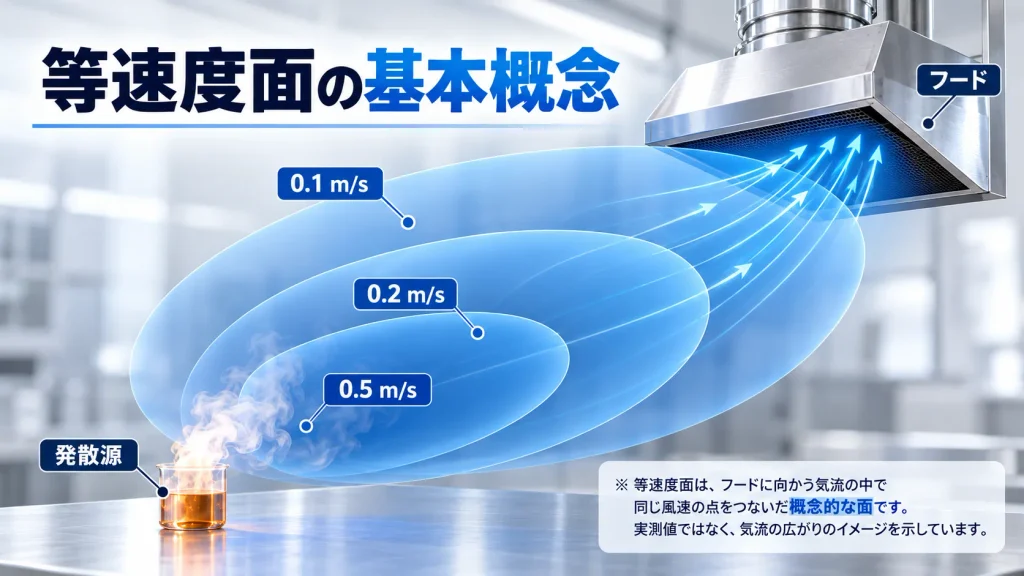

3. 等速度面とは？同じ風速になる場所を結んだ面

流線が空気の流れる方向を示すのに対し、等速度面は風速の大きさに着目したものです。

等速度面の意味

等速度面とは、空間内で風速の大きさが等しい点をつないでできる仮想的な面です。

例えば、フードの前方にある風速0.5 m/sの点を集めると、ある曲面が形成されます。

風速0.2 m/sの点を集めれば、別の曲面が形成されます。

これらを等速度面と呼びます。

フードの近くでは風速が大きく、遠くでは小さくなることが一般的なため、外側へ向かうほど低い風速の等速度面が広がるように表現できます。

ただし、これらの数値を用いた図は、基本原理を説明するための概念図です。特定のフードの実測結果ではありません。

天気図の等圧線と似た考え方

等速度面は、天気図の等圧線と似た考え方で理解できます。

等圧線は、気圧が同じ地点を結んだ線です。

等速度面は、風速の大きさが同じ地点を結んだ面です。

天気図では二次元の地図に線を描きますが、フード周囲の気流は三次元的に広がっているため、面として考えます。

この等速度面を断面で切って表した線を、等速度線として扱うこともできます。

なお、等速度面では「風速の大きさ」が等しいのであって、各地点で風向まで等しいわけではありません。

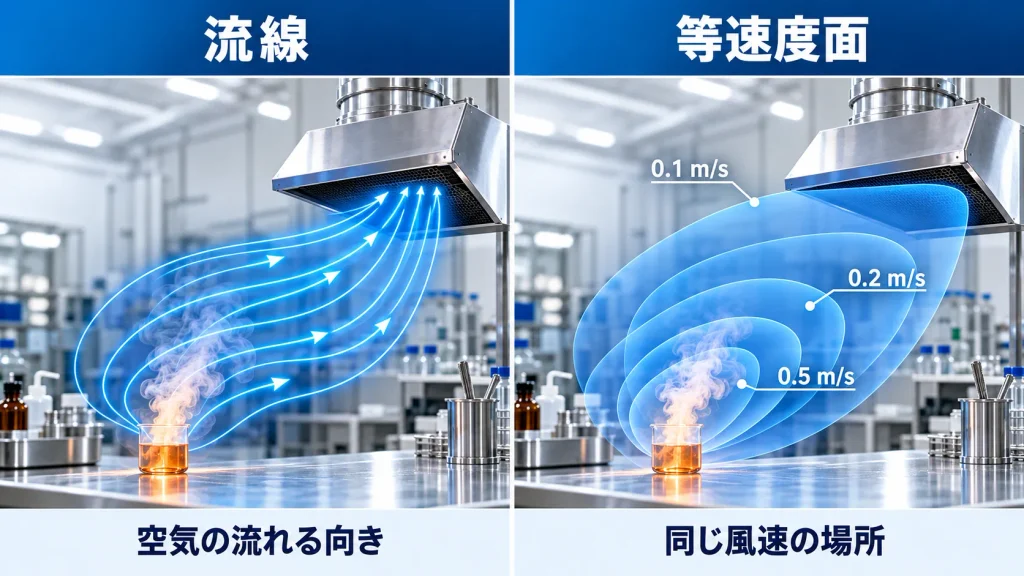

流線と等速度面は何が違うのか？

項目	流線	等速度面
示すもの	気流の方向	風速の大きさが等しい場所
主な役割	空気がどの方向へ向かうかを理解する	風速が空間的にどう分布するかを理解する
図の形式	線・矢印	曲面・断面曲線
注意点	線だけでは風速の大きさは分からない	面だけでは風向は分からない

実際のフードの性能を理解するときは、流線と等速度面を組み合わせて考えることが重要です。

4. なぜフードから離れると吸引風速が弱くなるのか？

第8記事では、フードと発散源の距離が大きくなるほど、必要排風量が増加することを説明しました。

今回は、その理由を空気の流れ方から考えてみましょう。

理想的な点吸込みモデルで考える

空気がある一点に向かって、すべての方向から均等に流れ込む理想的な状態を考えます。

これは実際のフードを忠実に表したものではなく、吸込み流れの基本原理を理解するためのモデルです。

吸込み点を中心とする半径rの球面を考えると、球面の面積Aは次のようになります。

A = 4πr²

• A：球面の面積（m²）
• r：吸込み点からの距離（m）
• π：円周率

この球面を通る空気の速度が、面に対して垂直で均一である場合には、排風量Qと風速Vの関係は次のようになります。

Q = A × V

したがって、

V = Q ÷ 4πr²

となります。

この式では、排風量が一定であれば、距離rの2乗に反比例して風速が低下します。

計算例｜距離が2倍になるとどうなる？

理想モデルの吸込み量を12 m³/minと仮定します。

秒単位へ換算すると、

Q = 12 ÷ 60 = 0.20 m³/s

となります。

まず、吸込み点から0.20 mの位置では、

V = 0.20 ÷ (4π × 0.20²)

V ≒ 0.398 m/s

となります。

次に、距離を0.40 mへ変更すると、

V = 0.20 ÷ (4π × 0.40²)

V ≒ 0.0995 m/s

となります。

距離	球面の面積	計算風速
0.20 m	約0.503 m²	約0.398 m/s
0.40 m	約2.011 m²	約0.0995 m/s

距離が2倍になると、球面の面積は4倍になり、風速は4分の1になります。

この計算から分かるのは、同じ量の空気が、より広い面を通って流れるようになると、単位面積当たりの流速が小さくなるということです。

この計算を実際のフードにそのまま使ってはいけない

今回の式は、全方向から一点へ均等に流れ込む理想モデルに対するものです。

実際の局所排気フードには、円形や長方形などの大きさを持つ開口部があります。

また、フードの背後にダクトがあり、壁や作業台、設備などの障害物も存在します。

そのため、実際の等速度面は完全な球面にはなりません。

実際のフードの必要排風量は、フードの形状や設置条件に適した計算式を使用して求める必要があります。

上記の計算結果は、具体的な設備の設計値や法令上の制御風速を示すものではありません。

5. 円形フードの等速度面はどのような形になるのか？

ここからは、実際のフード形状による違いを考えてみましょう。

まず、円形の開口部を持つ外付け式フードです。

円形フードでは、障害物のない条件で、開口部の周囲から空気が流れ込みます。

吸引気流は開口面の正面だけでなく、周囲からも回り込むため、等速度面は単純な平面にはなりません。

等速度面は球面に近いとは限らない

小さな点状の吸込み口であれば、理想的には球面状の流れを考えられます。

しかし、実際のフードには開口面積があるため、等速度面の形は変わります。

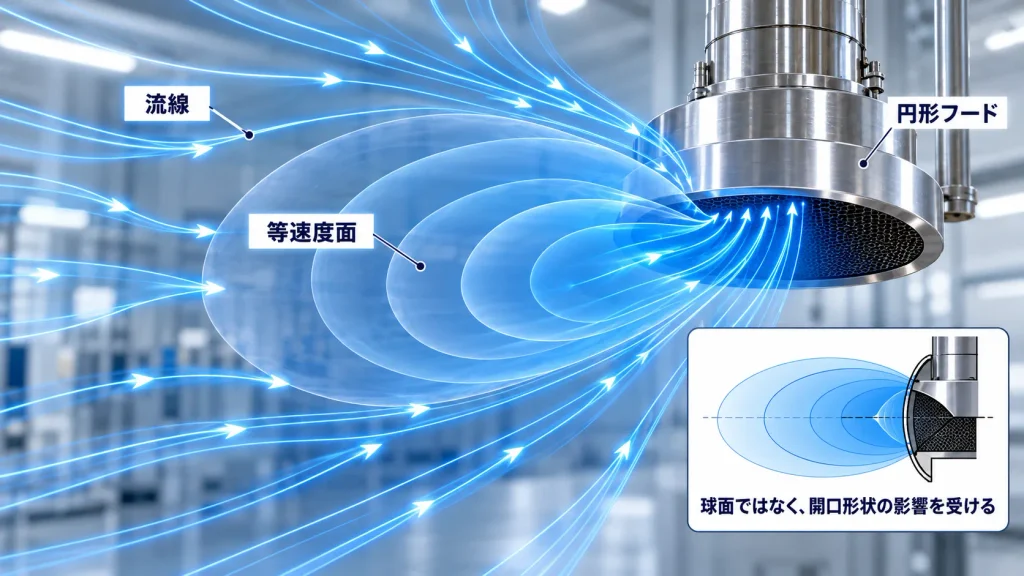

原資料では、このような等速度面を、丸みを持ちながら開口部の形状の影響を受ける曲面として示しています。

フードの中心軸から離れた位置では、中心軸上とは異なる吸引風速になることもあります。

したがって、フードの真正面で得られた風速だけで、周囲全体の吸引状態を判断することはできません。

円形フードでは中心軸上だけ測ればよいのか？

中心軸上の風速測定は、吸引気流の状態を調べるための有用な方法です。

しかし、発散源が中心軸から外れた位置にある場合には、その位置で必要な捕捉気流が得られているかも確認する必要があります。

例えば、作業台の上に小さな部品を複数並べている場合、フード正面の部品と、端にある部品では吸引条件が異なる可能性があります。

このため、実際に有害物質が発散する範囲を考慮してフードを評価します。

6. 長方形フードでは等速度面の形がどう変わるのか？

次に、長方形フードを考えます。

長方形フードでは、開口部の縦横比が等速度面の形に影響します。

例えば、正方形に近い開口部と、横幅が長く高さが低い開口部では、開口部付近の吸引気流の広がり方が異なります。

縦横比が異なると気流分布も変わる

正方形に近いフードでは、開口面の中心軸を基準に、比較的まとまった吸引気流の分布を考えることができます。

一方、横幅の長いフードでは、開口部の長手方向に沿って吸引気流が分布します。

ただし、長手方向の端部では、中央付近とは異なる気流分布が生じます。

また、フードの奥行きやダクトの接続方法によっては、開口面における吸引が一様にならない場合があります。

そのため、単に開口面積が同じであれば、吸引性能も同じになるとは限りません。

開口面積が同じでも形によって違いが生じる

例えば、次の2つのフードを考えます。

条件	フードA	フードB
開口形状	正方形	細長い長方形
開口寸法	200 × 200 mm	50 × 800 mm
開口面積	0.04 m²	0.04 m²

この2つは、開口面積が同じです。

しかし、開口部の形状が異なるため、周囲の吸引気流の分布も異なります。

したがって、同じ排風量を与えたとしても、同じ位置関係にある発散源に同じ吸引風速が得られるとは限りません。

ここで重要なのは、フードの開口面積だけでなく、発散源に対する開口部の形状と配置も検討することです。

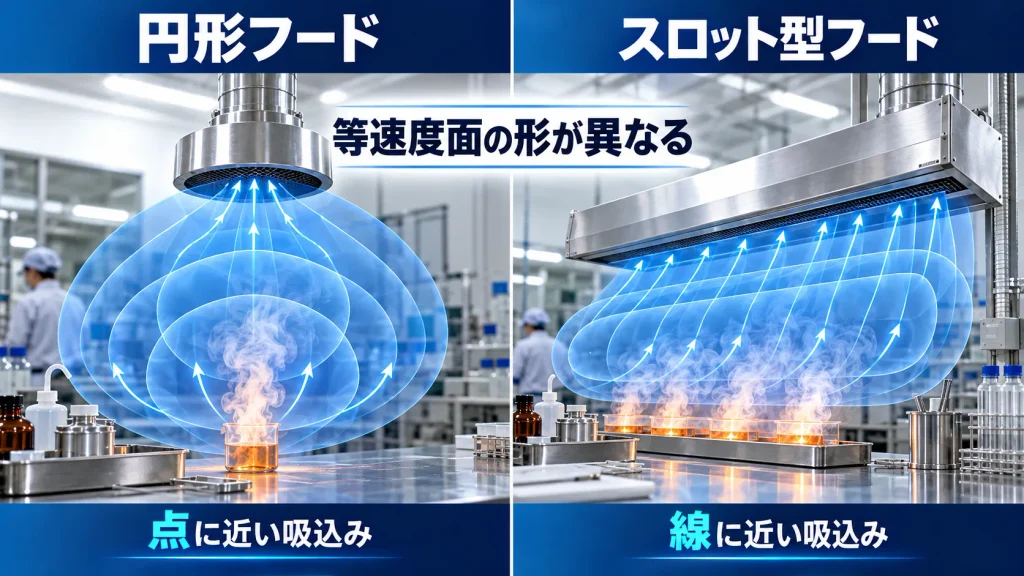

7. スロット型フードでは、なぜ円柱面に近い考え方を使うのか？

スロット型フードとは、細長い開口部から空気を吸い込む方式です。

例えば、有機溶剤を使用する洗浄槽の側面に、横方向へ長いスロットを設ける場合があります。

このようなフードでは、円形フードとは異なる等速度面の考え方が用いられます。

細長い吸込み口では流れが二次元的に近づく

非常に長いスロット型フードを考えます。

スロットの中央付近では、長手方向に大きな変化がない条件であれば、主に断面内で空気が流れ込むような状態を考えることができます。

このとき、理想的には、スロットに平行な円柱面状の流れを想定できます。

点状の吸込み流れで球面を考えたのに対し、細長いスロット型では円柱面を考えるわけです。

円柱面では風速と距離の関係が変わる

スロットを十分に長い線状の吸込み口として理想化すると、長さL、半径rの円柱の側面積は、

A = 2πrL

となります。

ここで、空気が円柱面に対して垂直かつ均一に流れ込む理想条件を考えると、

Q = 2πrL × V

となります。

したがって、

V = Q ÷ (2πrL)

となります。

このモデルでは、吸引風速は距離rに反比例します。

一方、点吸込みの球面モデルでは、距離の2乗に反比例しました。

この違いは、空気が流入する面積の広がり方が異なるために生じます。

ただし、ここで説明した円柱面モデルは、無限に長い線状吸込み口などを理想化したものです。

実際のスロット型フードには両端があり、開口部の幅や厚み、背後の構造、ダクト接続位置などの影響も受けます。

そのため、スロット型フードの風速が、すべての距離で必ず1/rに比例するわけではありません。

実際の設計では、適用条件に合う経験式や技術資料を使用する必要があります。

スロット型フードで特に注意したいのは端部

例えば、幅の広い洗浄槽の片側にスロット型フードを設けた場合を考えます。

スロットの中央では吸引気流が十分に形成されていても、両端では気流の広がり方が変わる場合があります。

これは、実際のスロットには有限の長さがあり、端部では横方向からも空気が流れ込むためです。

また、スロットの背後にある空間やダクト接続位置によっては、長手方向の吸引量にむらが生じます。

したがって、スロット型フードを設置する場合には、中央だけでなく両端を含む発散源全体で、必要な捕捉気流が得られるか確認することが重要です。

8. 等速度面の計算では気流の方向にも注意する

ここまで、球面や円柱面を例に、面積と風速から風量を求めました。

しかし、実際の換気工学では、さらに重要な点があります。

それは、面を通過する風量を求める場合、風速の大きさだけでなく、面に対する気流の向きを考慮しなければならないということです。

面に沿って流れる空気は、その面を通過しない

例えば、窓の前を横方向に風が流れている場合を考えてみましょう。

窓の前では風速が大きくても、その風が窓面と平行に流れていれば、窓を通り抜ける空気の量は小さくなります。

一方、窓に向かって垂直に風が流れていれば、同じ風速でも窓を通過する空気量は大きくなります。

これと同じ考え方が、フード周囲の気流にも当てはまります。

厳密には面に垂直な風速成分を使用する

面を通過する空気量は、その面に垂直な方向の速度成分を用いて求めます。

風速の大きさをV、気流と面の法線との角度をθとすると、面に垂直な速度成分Vnは、

Vn = V × cosθ

となります。

この成分を面全体で考えると、体積流量は各部分を通過する流量を足し合わせたものになります。

したがって、一般的には、単に等速度面の面積と風速の大きさを掛けただけでは、正しい風量にならない場合があります。

先ほどの球面や円柱面のモデルでは、気流がその面に対して垂直で、風速が均一であるという仮定を置いていました。

実際のフードでは、その仮定が成立しない場合があります。

このため、実務設計では、フード形状に対応した経験式や測定結果などを利用して、必要排風量を検討します。

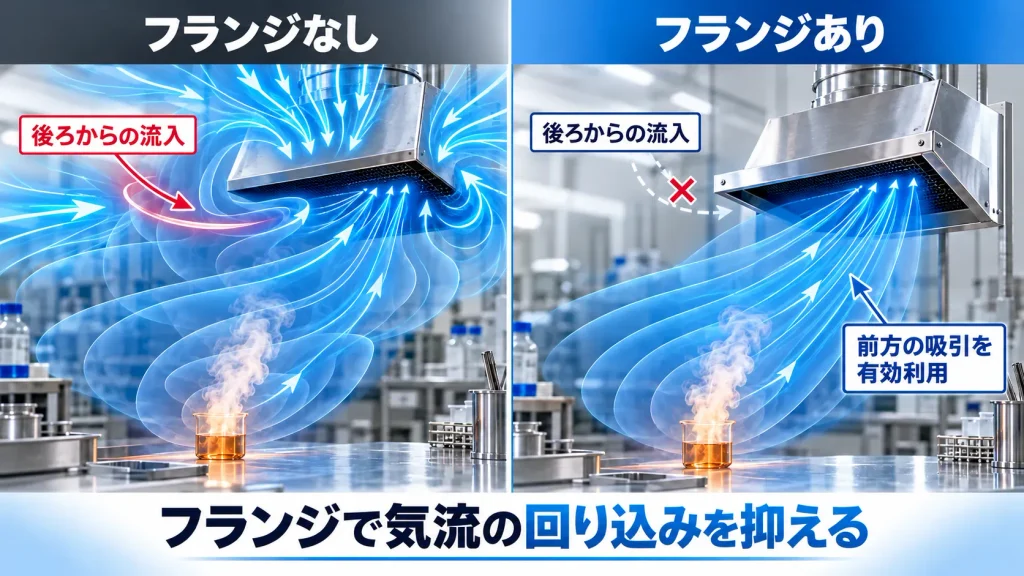

9. フランジを設けると等速度面はどう変わる？

外付け式フードの開口部周囲に設ける板状の縁を、フランジと呼びます。

フランジは、吸引気流の分布を改善するために利用されることがあります。

フランジがない場合

フランジがない場合、開口部の正面だけでなく、側方や開口部の周縁を回り込む方向からも空気が流れ込みます。

そのため、排風量の一部は、発散源から離れた方向の空気を吸い込むためにも使われます。

フランジを設けた場合

適切なフランジを設置すると、フードの周縁を回り込んで流れ込む空気を抑えられる場合があります。

その結果、開口部の正面側における吸引気流を、より有効に利用できる可能性があります。

第8記事では、単純な外付け式フードに対する代表的な経験式を用い、フランジの有無による必要排風量の違いを計算しました。

ただし、フランジを設ければ必ず同じ割合で風量を減らせるわけではありません。

フランジの幅や形状、周囲の障害物、フードの開口形状などによって効果は変わります。

また、フランジを取り付けたことだけを理由に、実際の捕捉性能が十分になったと判断することはできません。

10. 壁・床・作業台によって吸引気流はどう変わる？

フードが自由空間にある場合と、壁や床などに接している場合では、空気が流れ込む方向が異なります。

例えば、フードの下端が作業台に接している場合、作業台の内部から空気が流れ込むことはありません。

そのため、作業台が存在する側からの空気の流入が制限されます。

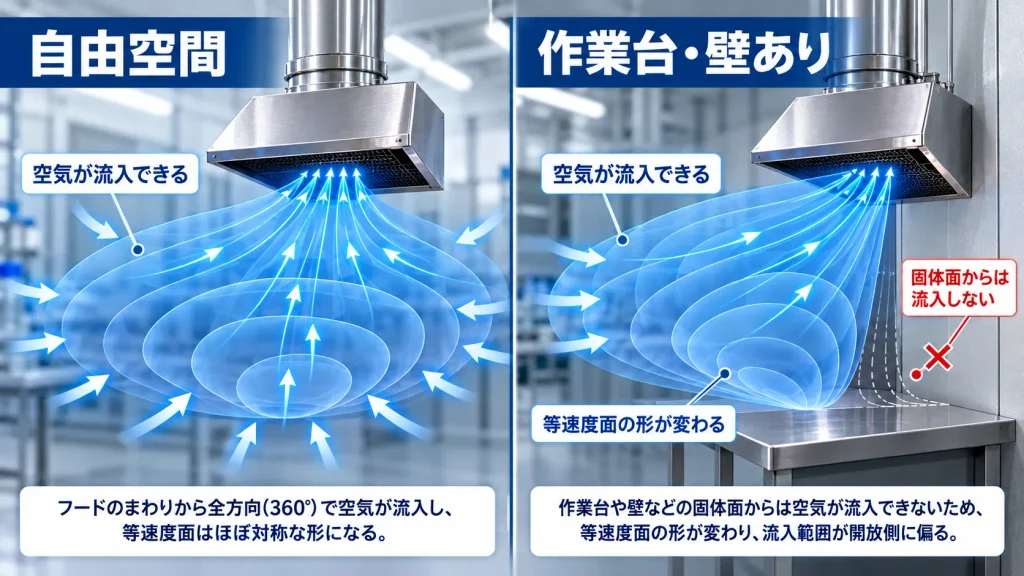

壁や作業台があると等速度面の形が変わる

自由空間では、フードの周囲から空気が流れ込めます。

しかし、作業台などの不透過面がある場合、その面を通って空気が流れ込むことはできません。

そのため、実際に空気が流入できる範囲が変わり、等速度面の形状も変化します。

理想化した条件では、自由空間の等速度面を、壁や床などの面によって切り取った形として考えることがあります。

この考え方は、フードに必要な排風量を推定する際にも利用されます。

作業台に接していれば必ず排風量を減らせるのか？

必ずしもそうではありません。

実際の作業台には、機械や製品などの障害物が置かれている場合があります。

それらによって気流が曲げられたり、空気が流れにくい場所が生じたりすることがあります。

また、作業者の体によって気流が妨げられる場合もあります。

したがって、単に壁や作業台に接しているという理由だけで、必要排風量を一定の割合で減らせると判断することは適切ではありません。

11. 吸引範囲とは？どこまでなら有害物質を捕らえられるのか？

ここまで等速度面を説明してきましたが、実際の設計では、さらに重要な疑問があります。

それは、「フードはどこまで有害物質を吸い込めるのか」ということです。

この問題を考える際には、吸引範囲という言葉の意味に注意する必要があります。

吸引範囲には明確な境界があるわけではない

例えば、フードの前方で風速を測定したとします。

開口面に近い場所では0.5 m/s、離れた場所では0.2 m/s、さらに遠い場所では0.1 m/sといった風速が得られるかもしれません。

しかし、ある位置から急に吸引気流が完全になくなるわけではありません。

風速は連続的に変化します。

したがって、「フードから50 cm以内なら必ず捕捉できる」「50 cmを超えると一切吸い込めない」というように、単純な境界を設定できるわけではありません。

吸引気流が存在することと、捕捉できることは違う

例えば、ある場所でフードへ向かう弱い気流が存在しているとします。

しかし、その場所では空調設備による横風が強く、有害物質が別の方向へ流されているかもしれません。

また、粉じんやミストが勢いよく飛散している場合には、吸引気流だけではその運動を十分に制御できない可能性があります。

つまり、フードへ向かう気流が存在することと、有害物質を適切に捕捉できることは別の問題です。

捕捉性能を判断する際には、吸引風速だけでなく、発散源からの有害物質の移動方向や周囲の気流なども考慮する必要があります。

等速度面を捕捉可能範囲と考えてよいか？

例えば、0.5 m/sの等速度面を描いたとします。

この面の内側に発散源があれば、必ず有害物質を捕捉できるのでしょうか。

答えは、必ずしもそうではありません。

風速が一定以上あっても、気流の方向が適切でなかったり、有害物質の発散速度が大きかったりすれば、十分に捕捉できない可能性があります。

逆に、発散源が囲われている場合や、汚染気流が自然にフードへ向かう場合には、比較的低い吸引風速でも有効な対策となる可能性があります。

したがって、等速度面は吸引気流の分布を理解するための重要な手段ですが、それ自体が捕捉性能を保証するものではありません。

12. 計算だけで吸引範囲を判断できない理由

フード設計では、必要排風量を計算するために経験式を使用することがあります。

例えば、第8記事で紹介したDalla Valleに基づく単純な外付け式フードの経験式は、次のとおりです。

Q = 60 × V × (10X² + A)

この式は、対象位置の風速V、フードからの距離X、開口面積Aから、一定の条件における排風量を推定するものです。

ただし、この式はすべてのフード形状に適用できるわけではありません。

例えば、長いスロット型フードや、壁に接したフードでは、周囲の気流の広がり方が異なります。

また、式から求めた値は、実際の作業場での捕捉性能を保証するものではありません。

経験式は設計の出発点

経験式は、設計上の条件を整理し、必要排風量を推定するために有用です。

しかし、実際の作業場では、空調気流や機械設備、作業者の動作などによって気流が変化します。

したがって、計算結果と実際の気流が一致しているかを確認し、必要に応じて改善することが重要です。

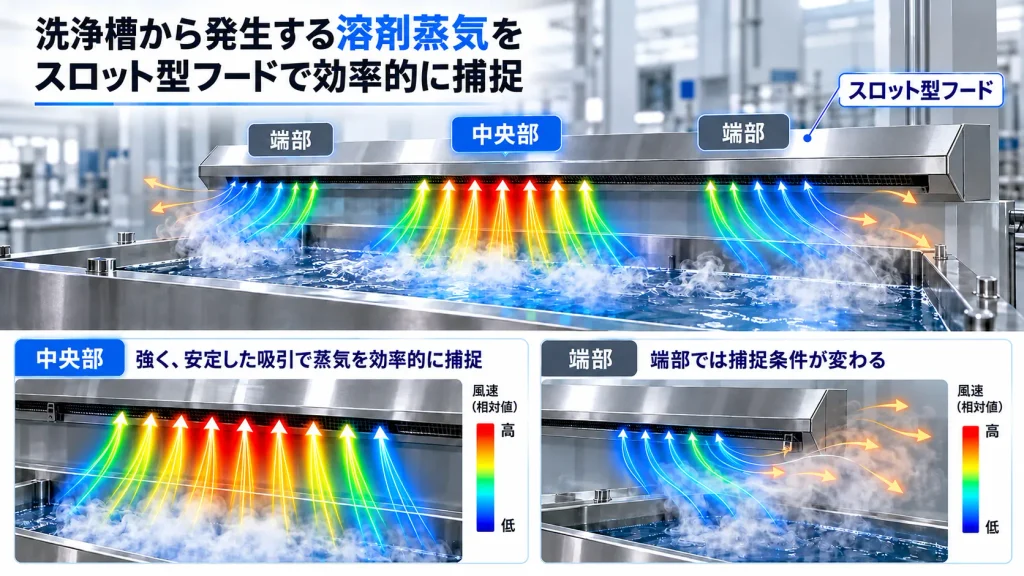

13. 実務例｜スロット型フードの中央では吸うのに、端部では吸わない

ここでは、有機溶剤を使用する開放洗浄槽を想定します。

洗浄槽の奥側に、横方向へ長いスロット型フードが設けられています。

作業者は槽の手前側に立ち、部品の洗浄を行っています。

通常の作業では、スロットの中央付近で蒸気がフードへ向かって吸引されています。

しかし、槽の両端付近では、蒸気の一部が作業場側へ広がることがあります。

なぜ端部で捕捉性能が不足するのか？

原因として、次のようなことが考えられます。

• スロットの端部で気流の広がり方が変わっている
• スロットの長手方向で吸引量が均一でない
• 槽の側面付近から外乱気流が入り込んでいる
• 作業者や洗浄対象物が気流を妨げている
• 槽の端部で蒸気の発散条件が異なる

このような場合、スロットの中央だけを測定しても、問題の原因を十分に把握できない可能性があります。

現場では何を確認するか？

まず、発散源の範囲を確認します。

次に、フード開口面から最も離れた作業位置や、捕捉が不十分になっている場所を特定します。

そのうえで、通常の作業条件における気流方向や風速分布を調べます。

また、スロットの長手方向で吸引量が偏っていないかも確認します。

必要に応じて、側板などを設けることで、側方から入り込む外乱気流を抑える方法も考えられます。

ただし、側板の設置で作業性が悪くなったり、蒸気が別の方向へ流れたりしないように、実際の気流を確認する必要があります。

この事例は、等速度面や流線の考え方を現場の問題解決に利用するための架空事例です。

14. 現場で吸引気流を確認するにはどうすればよいのか？

等速度面そのものは目で見ることができません。

そのため、実際の現場では、風速の測定や気流の可視化などを組み合わせて評価することがあります。

① 風速を測定する

微風速計などを使用すると、フードの周囲における風速を調べることができます。

例えば、外付け式フードの中心軸上で、開口面からの距離を変えて測定すれば、距離による風速の低下を確認できます。

また、同じ距離で中心軸から左右へ移動して測定すれば、横方向の風速分布も把握できます。

ただし、低風速域では、周囲の空調気流などの影響を受けやすくなります。

測定器の測定範囲、精度、気流の方向依存性などにも注意が必要です。

② 気流を可視化する

適切な方法で気流を可視化すると、フードの周囲で空気がどの方向へ流れているのかを確認できます。

例えば、気流の動きを観察することで、有害物質が作業者側へ流れる可能性のある経路を見つけられる場合があります。

ただし、可視化に用いる物質が対象の化学物質と反応したり、作業者のばく露や着火危険を生じさせたりしないよう、事前に安全性を評価する必要があります。

また、気流を可視化できたとしても、その結果だけで有害物質の捕捉性能が十分と判断することはできません。

③ 実際の作業条件で確認する

フードの捕捉性能は、作業中と作業していないときで異なる場合があります。

例えば、作業者がフードの前に立つことで気流が変わったり、容器を動かすことで発散源の位置が変わったりします。

そのため、設備が停止しているときや作業者がいないときだけでなく、通常の作業条件で確認することが重要です。

④ ばく露状況を必要に応じて評価する

フード付近の風速や気流方向を確認することは重要ですが、それだけで作業者へのばく露が十分に低減されているとは限りません。

必要に応じて、作業環境測定や個人ばく露測定など、適切な目的に対応する測定・評価方法を検討します。

法令上の測定義務や評価方法は、対象物質と作業内容によって異なります。

15. 経験者が見落としやすい5つのポイント

① 同じ距離なら同じ風速になると思い込まない

フード開口面からの距離が同じでも、中心軸上と端部では風速が異なる場合があります。

特に、開口部が細長い場合や、周囲に障害物がある場合には注意が必要です。

② 等速度面を捕捉可能範囲と混同しない

風速の大きさが一定の面を描いても、それだけで有害物質を確実に捕捉できる範囲が決まるわけではありません。

有害物質の発散方向、発散速度、外乱気流などを考慮する必要があります。

③ フードの形だけで必要排風量を判断しない

円形、長方形、スロット型などの開口形状だけでなく、フランジや壁、作業台、囲いの有無なども重要です。

同じフード形状でも、設置条件が変われば吸引気流の分布が変化する場合があります。

④ 中心軸上の測定だけで全体を評価しない

発散源が広い範囲に存在する場合には、中心軸上の測定だけでは不十分な場合があります。

特にスロット型フードでは、端部や吸引量の偏りにも注意する必要があります。

⑤ 排風量を増やす前に気流の利用方法を考える

捕捉性能が不足している場合には、排風機を大型化する前に、フードを発散源へ近づけたり、外乱気流を抑えたりする方法を検討することが有効な場合があります。

また、フランジや側板、部分的な囲い込みなどによって、吸引気流をより有効に利用できる可能性があります。

ただし、改善によってダクト内風速や排風機の運転条件が変化する場合には、設備全体で再評価する必要があります。

16. 法令上の制御風速と等速度面はどう関係するのか？

ここでは、技術的な考え方と法令上の要求事項を区別して整理します。

日本の有機溶剤中毒予防規則第16条では、同規則の対象となる局所排気装置について、フードの形式に応じた制御風速を規定しています。

第16条第1項における原則の数値は、次のとおりです。

フードの形式	制御風速
囲い式フード	0.4 m/s
外付け式・側方吸引型	0.5 m/s
外付け式・下方吸引型	0.5 m/s
外付け式・上方吸引型	1.0 m/s

ただし、これらは有機溶剤中毒予防規則の対象となる局所排気装置に関する数値です。

また、同条第2項には一定の場合の例外が規定されています。

すべての局所排気装置に一律に適用されるものではありません。

外付け式ではどの位置の風速が重要か？

同規則第16条の備考では、外付け式フードの制御風速を、吸引しようとする範囲内で開口面から最も離れた作業位置の風速としています。

したがって、フードの正面に十分な風速があっても、最も離れた作業位置で必要な風速が得られていなければ、原則となる性能要件を満たしたとはいえません。

これは、等速度面の考え方とも関係します。

吸引気流は場所によって大きく変化するため、どの位置を評価するかが重要になるのです。

制御風速を満たせば必ず安全なのか？

制御風速は、適用法令に基づく重要な性能要件ですが、それだけであらゆる作業条件において有害物質のばく露が十分に低減されることを保証するものではありません。

実際の作業では、発散状況や外乱気流、作業者の位置などによって捕捉性能が変化する場合があります。

したがって、法令上の性能要件への適合と、実作業における捕捉・ばく露低減効果は、区別して確認する必要があります。

17. 実務で使える吸引気流の確認チェックリスト

外付け式フードの設計や改善を検討する際には、次の項目を確認するとよいでしょう。

確認項目	現場で確認する内容
フード形式	円形、長方形、スロット型など
開口形状	幅、高さ、直径、縦横比
開口面積	m²
発散源の範囲	位置、大きさ、発散方向
フードとの距離	開口面からの距離
中心軸との位置関係	中心軸上か、左右に離れているか
吸引風速	発散源や対象作業位置の風速
気流方向	発散源からフードへ向かっているか
フランジ	形状、寸法、設置状況
壁・作業台	気流の流入方向を制限しているか
スロット端部	中央との吸引状態の違い
外乱気流	空調、扉、給気などの影響
作業者	呼吸域が汚染気流の経路にないか
必要排風量	適切な計算式・条件で検討しているか
実排風量	排風機・ダクトの状態を含めて確認
法令	適用規則と性能要件
改善後	実作業での捕捉性能の確認

この表は、技術的な評価のための実務チェックリストです。すべての設備に共通する法定の点検項目を示すものではありません。

よくある質問

Q1. 等速度面と流線は同じものですか？

異なります。

流線は、ある瞬間の空気の流れる方向に沿った線です。

等速度面は、風速の大きさが等しい点をつないだ面です。

Q2. 等速度面は実際に測定できますか？

等速度面を直接見ることはできません。

しかし、複数の位置で風速を測定し、その結果をもとに風速分布を推定することはできます。

Q3. フードの吸引範囲はどこまでですか？

フードの吸引気流には、必ず捕捉できる範囲と、まったく吸引できない範囲を分ける明確な境界があるわけではありません。

実際の捕捉性能は、風速、気流方向、発散条件、外乱気流などによって変わります。

Q4. 円形フードとスロット型フードではどちらが有利ですか？

一律には決められません。

円形フードとスロット型フードでは、吸引気流の分布や適した発散源の形状が異なります。

発散源の大きさ、形状、位置、作業方法などを踏まえて検討する必要があります。

Q5. フランジを付ければ捕捉範囲が広がりますか？

適切なフランジによって、前方の吸引気流を有効に利用できる場合があります。

ただし、必ず一定の距離まで捕捉できるようになるわけではありません。

Q6. フードの開口面風速だけで吸引範囲を判断できますか？

できません。

開口面での風速が高くても、離れた発散源の位置では吸引風速が低下している場合があります。

フード形状、距離、周囲の気流なども考慮する必要があります。

まとめ｜等速度面を理解するとフードの設計が変わる

局所排気フードの周囲では、空気がさまざまな方向から吸込み口へ向かって流れています。

この流れを理解するために重要なのが、流線と等速度面です。

流線は空気の流れる方向を示し、等速度面は風速の大きさが等しい場所を示します。

また、フードの形状によって吸引気流の分布は異なります。

円形フード、長方形フード、スロット型フードでは、それぞれ気流の広がり方に特徴があります。

さらに、フランジや壁、作業台などによって、空気の流入方向が制限され、等速度面の形も変化します。

ただし、等速度面を描いただけでは、有害物質を捕捉できる範囲を正確に判断できるわけではありません。

重要なのは、風速の大きさだけでなく、有害物質がどこから、どの方向へ移動し、作業者の呼吸域を通らずにフードへ取り込まれるかを確認することです。

この考え方を理解すると、フードの形状や設置位置を見直し、排風量をむやみに増やさず捕捉性能を改善するための判断ができるようになります。

次の記事では、フランジ、スロット、プリーナムチャンバーの構造と働きをさらに詳しく解説します。

主な参考資料

• 『やさしい作業環境改善技術』第4章「フードに流れ込む気流の性質」、第7章「捕捉フードの必要排風量の計算」
• 厚生労働省・職場のあんぜんサイト「局所排気（外付け式フード）」
• e-Gov法令検索「有機溶剤中毒予防規則」第14条・第16条
• 厚生労働省「局所排気装置の定期自主検査指針」等の周知等について
• 米国OSHA「OSHA Technical Manual, Section III, Chapter 3：Ventilation Investigation」

※OSHAの資料は海外の技術的な参考情報であり、日本国内の法的義務を示すものではありません。

※本記事の球面・円柱面を用いた計算例は、吸込み流れの原理を理解するための理想モデルです。実際の設備の設計には、形状・設置条件に適した計算式や性能評価が必要です。
