【第5回】局所排気装置の現場調査とは？設計前に確認すべき項目を解説

局所排気装置を新しく設置するとき、最初に何をすればよいのでしょうか。

「フードの大きさを決める」「必要排風量を計算する」「排風機を選定する」と考える人もいるかもしれません。

しかし、これらの設計を行う前に必要なのが、実際の作業場を確認する現場調査です。

例えば、有機溶剤を使用する作業台に局所排気装置を設置する場合、作業台の寸法だけを測定しても、適切なフードを設計することはできません。

有機溶剤はどこから発散するのか、作業者はどの位置に立つのか、容器を移動させることはあるのか、近くの扉を開けたときに気流が乱れないか、といった情報が必要になるからです。

また、フードを設置できても、ダクトを通す場所や排風機を置く場所がなければ、設計を変更しなければなりません。

局所排気装置の設計は、排風量の計算から始まるのではなく、現場で何が起きているかを把握することから始まります。

この記事では、設計前に調べるべき事項を、対象物質、発散源、作業者の位置、フードの寸法、ダクト経路、給気、排気設備などに分けて解説します。

実際の現場でどのように調査し、得られた情報を設計につなげればよいのか、具体例も交えて説明します。

1. 局所排気装置の設計前に現場調査が必要な理由

局所排気装置は、フード、ダクト、空気清浄装置、排風機などを組み合わせて、有害物質を発散源の近くで捕らえる設備です。

ただし、これらの機器を適切に選定すれば、必ず十分な捕捉性能が得られるというわけではありません。

局所排気装置の性能は、実際の作業方法や周囲の気流によっても変化するためです。

同じ設備でも作業方法が違えば必要な性能が変わる

例えば、同じ大きさの混合槽であっても、次のような違いがあります。

• 原料をゆっくり投入する作業
• 原料を高い位置から投入する作業
• 投入後に高速で攪拌する作業
• 温度を上げながら攪拌する作業
• 槽内の製品を取り出す作業

いずれも同じ混合槽を使用しているかもしれません。

しかし、粉じんや蒸気の発散状況、発散方向、作業者の位置は異なります。

したがって、設備の寸法が同じでも、同じフードや同じ排風量が適切とは限りません。

現場調査では、設備の寸法だけでなく、実際の作業状態を把握する必要があります。

現場調査は設計の前提条件を決める作業

局所排気装置の基本設計では、一般的に次の内容を検討します。

1. 対象物質と発散源を把握する
2. フードの形式と設置位置を検討する
3. 必要な気流条件と排風量を求める
4. ダクト径と配置を検討する
5. 空気清浄装置を選定する
6. 系統の圧力損失を計算する
7. 必要風量と必要静圧から排風機を選定する
8. 設置後の性能確認方法を決める

このうち、最初の現場情報が不正確であれば、後の計算が正しくても、現実の作業に合わない設備になる可能性があります。

例えば、フードと発散源の距離を実際より短く設定して必要排風量を計算すると、実作業では十分な捕捉気流が得られないおそれがあります。

そのため、現場調査の段階で設計条件を明確にしておくことが重要です。

2. 最初に対象物質と適用法令を調べる

現場調査で最初に確認したいのは、どのような物質を取り扱い、どのような有害物質が発散するのかという点です。

対象物質の名称と性質を確認する

例えば、有機溶剤を取り扱う作業であれば、単に「有機溶剤を使用している」と記録するだけでは十分ではありません。

使用する製品名や含有成分、使用条件を確認する必要があります。

確認する情報の例は、次のとおりです。

調査項目	確認する内容
製品名	現場で使用している材料の名称
含有成分	SDSなどで確認できる化学物質
危険性・有害性	健康影響、引火性、腐食性、反応性など
物質の状態	ガス、蒸気、ミスト、粉じんなど
使用量	1回当たり、1日当たりの使用量
使用温度	常温、加温、加熱など
使用方法	投入、混合、洗浄、噴霧、加熱など
発散の特徴	蒸発、飛散、漏えい、噴出など

これらを確認する際には、SDS（安全データシート）が重要な資料になります。

ただし、SDSを読めば現場での発散量が分かるとは限りません。

例えば、SDSに蒸気圧が記載されていても、実際の蒸発量は、液面積や温度、周囲の気流などによって変わります。

SDSによる物質の確認と、現場における発散状況の確認は、分けて行う必要があります。

法令による要求事項を確認する

局所排気装置の設置を検討する場合には、対象物質や作業内容に適用される法令を調べます。

確認する法令の例として、次のものがあります。

• 労働安全衛生法・労働安全衛生規則
• 有機溶剤中毒予防規則
• 特定化学物質障害予防規則
• 粉じん障害防止規則
• 鉛中毒予防規則

ただし、これらがすべての局所排気装置に適用されるわけではありません。

対象物質、作業方法、設備条件などによって適用関係は異なります。

また、特別規則に基づく設備要求のほかに、リスクアセスメント対象物へのばく露を最小限度とする義務や、濃度基準値が設定された物質についての要求事項なども確認する必要があります。

現場調査では、設計する設備に何が法的に求められているのかを、計算に着手する前に整理することが重要です。

なお、対象物質や作業条件によっては、設置・移転・変更時の届出等が必要となる場合があります。該当する場合には、工事の計画段階で必要な手続を確認します。

3. 有害物質の発散源を調べる

対象物質が分かったら、次に調べるのが発散源です。

発散源とは、有害物質が作業場の空気中へ出てくる場所のことです。

局所排気装置では、ここを正確に把握することが非常に重要になります。

発散源の大きさと位置を調べる

例えば、有機溶剤を入れた開放槽であれば、液面全体が蒸気の発散源となる可能性があります。

また、粉体原料を投入する場合には、原料が落下する場所や、投入によって粉じんが舞い上がる範囲が発散源になります。

現場では、次の内容を確認します。

• 発散源の位置
• 発散源の横幅・奥行き・高さ
• 発散源の数
• 発散源が固定されているか、移動するか
• 発散方向
• 発散時の勢い
• 発散が連続的か、断続的か

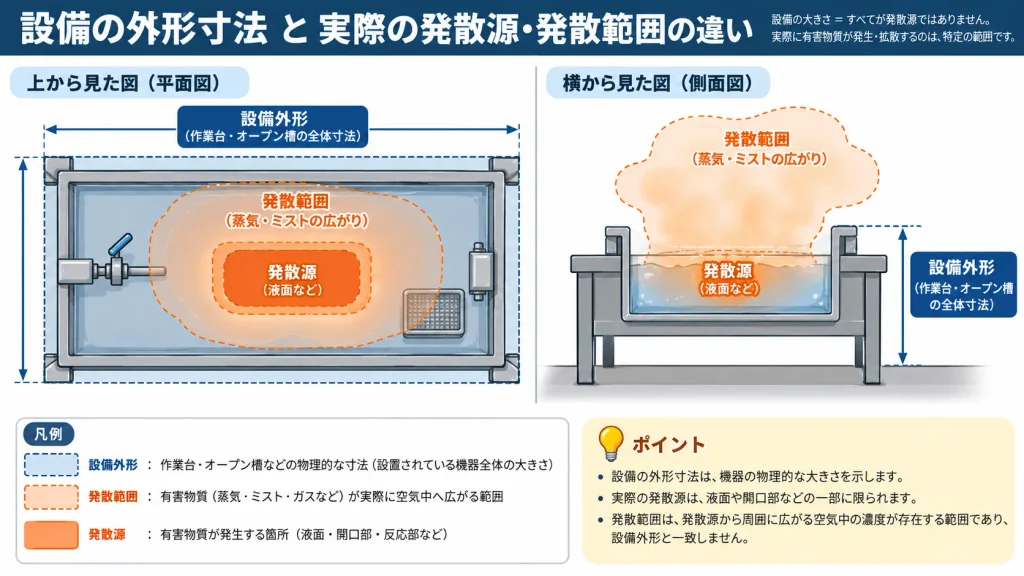

ここで注意したいのは、設備の大きさと発散源の大きさが必ずしも同じではないことです。

例えば、幅1,000 mmの作業台があっても、有害物質が発散する範囲は、その一部分かもしれません。

一方、液体を噴霧する作業であれば、噴霧範囲が作業台の外まで広がる場合もあります。

そのため、設備寸法だけでなく、実際に有害物質が発散する範囲を確認する必要があります。

発散方向と発散速度も重要

有害物質は、すべて同じように広がるわけではありません。

例えば、加熱した設備から発生する煙や蒸気を含む気流は、熱によって上昇する場合があります。

また、スプレーで噴霧されたミストは、噴霧方向へ運動しています。

粉体原料を投入するときには、粉じんが落下方向だけでなく、周囲へ舞い上がる場合があります。

局所排気装置のフードを選ぶときには、こうした発散方向と発散速度を考慮する必要があります。

発散量は分からないと設計できないのか？

実際の現場では、有害物質が1分間に何g発散しているのかを正確に把握できない場合があります。

しかし、発散量が分からないからといって、調査をそこで終える必要はありません。

使用量、液面積、温度、運転条件、発散時間などの情報を収集し、設計上必要な発散条件を検討します。

必要に応じて、測定、物質収支、試験、実績データなどによる評価も検討します。

一方、発散量が不明であるにもかかわらず、根拠のない数値を設定して設計を進めることは避けなければなりません。

不明な条件は不明なものとして記録し、追加調査や設計上の仮定を明確にすることが重要です。

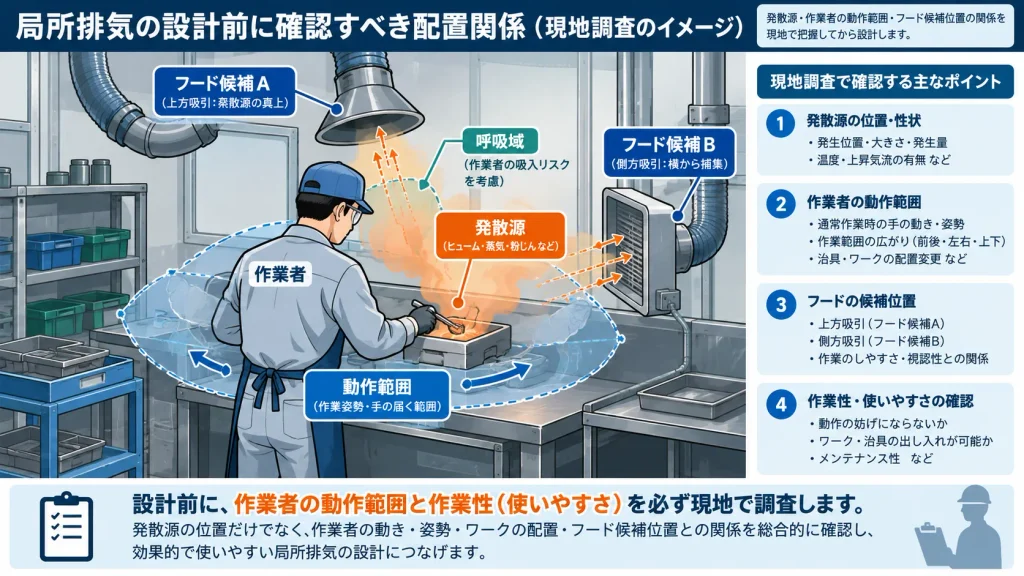

4. 作業者の位置と作業動作を調べる

局所排気装置の設計で見落としやすいのが、作業者の位置です。

フードと発散源の位置関係だけでなく、作業者の呼吸域がどこにあるのかを確認する必要があります。

呼吸域とは、作業者が空気を吸い込む口や鼻の周辺のことです。

作業者は常に同じ場所にいるとは限らない

例えば、作業台の前で有機溶剤を使用する作業を考えます。

通常の作業中は作業台の正面に立っていても、次のような動作をする場合があります。

• 容器の中をのぞき込む
• 原料を追加するために顔を近づける
• 製品を取り出すために手を伸ばす
• 作業台の横へ移動する
• 清掃のために姿勢を変える

このような動作によって、作業者と発散源の距離や位置関係が変わります。

通常の立ち位置だけを確認してフードを設計すると、実際の作業で汚染気流が呼吸域を通過する可能性があります。

汚染気流が呼吸域を通らないことが重要

例えば、作業者の手元で発生した蒸気が、作業者の顔の前を通って頭上のフードに吸い込まれる場合を考えます。

この場合、フードが蒸気を吸い込んでいても、作業者はその途中で蒸気にばく露するおそれがあります。

したがって、フードを設置する位置は、発散源の近さだけでなく、作業者の呼吸域との関係も踏まえて検討しなければなりません。

作業者の意見を確認することも重要

現場調査では、設備図面を見るだけでなく、実際に作業している人から話を聞くことも重要です。

例えば、「フードをもっと近づければ捕捉性能が高くなる」と考えても、作業者から次のような意見が出るかもしれません。

「容器を持ち上げるときにフードが邪魔になる」

「製品を取り出すために開口部を広くしてほしい」

「清掃するときにフードを取り外す必要がある」

こうした情報を設計前に把握しておくことで、設置後にフードが使われなくなったり、作業のために無断で位置を変更されたりする問題を防ぎやすくなります。

5. フードを設置するための寸法を調べる

次に、フードを設置するための寸法を調べます。

この段階では、フードの最終寸法を決定するのではなく、設計に必要な条件を測定します。

どの寸法を測ればよいのか？

例えば、作業台にフードを設置する場合には、次の寸法が重要になります。

測定項目	単位の例	設計での用途
作業台の横幅	mm	フードの横幅、設置範囲の検討
作業台の奥行き	mm	フードの奥行き、発散源の配置
作業台の高さ	mm	作業者とフードの位置関係
発散源の寸法	mm	捕捉する範囲の設定
想定する開口部の横幅	mm	開口面積・必要排風量の検討
想定する開口部の高さ	mm	開口面積・作業性の検討
発散源からフードまでの距離	mm	フードの配置、必要排風量の検討
最も離れた作業位置	mm	捕捉範囲・性能確認位置の検討
周囲の障害物との距離	mm	フード・ダクトの設置可否

測定した寸法は、できるだけ図面に記入します。

特に、発散源とフードの位置関係は、文章だけでは正確に伝わりにくいため、平面図と側面図を作成するとよいでしょう。

外付け式フードでは距離が重要

外付け式フードは、フードの開口面の外側にある発散源から、有害物質を吸引する方式です。

一般に、フードから離れるほど吸引気流の影響が小さくなります。

そのため、フードをどの位置に設置できるか、発散源がどこまで離れるかを把握する必要があります。

例えば、通常の作業位置ではフードから200 mmの距離であっても、容器を移動させたときに400 mmまで離れるのであれば、その作業状態も考慮する必要があります。

ただし、発散源とフードの距離だけを測れば必要排風量が決まるわけではありません。

フードの形状、開口面積、フランジの有無、外乱気流なども関係します。

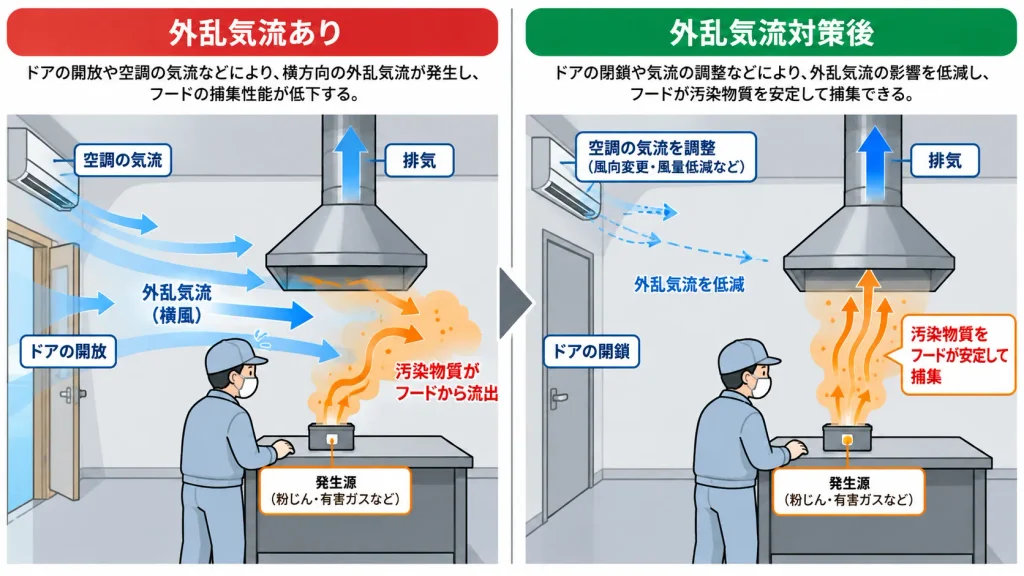

6. 扉・窓・空調設備などの外乱気流を調べる

局所排気装置の設計では、フードの吸引気流を妨げる空気の流れに注意する必要があります。

このような周囲の気流を、外乱気流と呼びます。

例えば、次のようなものがあります。

• 開いた窓から入る風
• 扉の開閉による空気の流れ
• エアコンや給気口からの吹出し気流
• 扇風機やスポットクーラーの風
• 近くの排気設備による気流
• 人や台車、フォークリフトなどの移動による気流

なぜ外乱気流が問題になるのか？

局所排気装置は、フードへ向かう空気の流れによって有害物質を捕らえます。

そのため、横から強い気流が流れてくると、有害物質がフードへ向かわず、別の方向へ流れる可能性があります。

例えば、作業台の横に扇風機がある場合、フードの吸引気流よりも横風の影響が大きければ、発散した蒸気が作業者側へ流れるおそれがあります。

このような場合、排風量を増やすことだけが解決策とは限りません。

扇風機の位置や向きを変更するなど、外乱気流そのものを減らす方が合理的な場合があります。

現場調査では運転状態を変えて確認する

実際の工場では、空調設備や扉の状態が時間帯によって変わります。

そのため、次のような条件も確認するとよいでしょう。

状態	確認すること
通常運転時	定常的な空気の流れ
空調運転時	吹出し気流の方向
扉開放時	通路や外部からの気流
給排気設備の同時運転時	気流の変化、室内圧力の影響
作業者や台車の移動時	一時的な気流の乱れ

必要に応じて、風速計や適切な気流可視化方法などを用いて調査します。

ただし、スモークテスターなどを使用する場合には、対象物質との反応、着火危険、製品への影響、作業者のばく露などを評価し、安全な条件で実施する必要があります。

7. ダクトを設置する場所と経路を調べる

フードの配置を検討したら、次にダクトをどのように通すことができるかを確認します。

ダクトは、フードから吸引した空気を排風機や排気処理設備へ運ぶための管です。

ダクトの配置によって、圧力損失や施工性、保守点検のしやすさが変わります。

ダクトを設置できるスペースを調べる

例えば、工場の天井付近をダクトで通す場合には、次のものを確認する必要があります。

• 梁や柱
• 配管やケーブルラック
• 既存の換気ダクト
• クレーンの走行範囲
• 照明設備
• 点検用の通路
• ダクト支持金物を取り付ける場所
• 建屋の開口部や防火区画

図面上ではダクトを通せるように見えても、現場で確認すると梁や既存配管が障害になることがあります。

そのため、現場では平面方向だけでなく、高さ方向も確認します。

ダクトの長さと曲がりを調べる

ダクト内を空気が流れるときには、摩擦や曲がり、合流などによって圧力損失が発生します。

そのため、ダクトの長さや曲がりの数、分岐の位置などは、排風機を選定する際に必要な情報になります。

現場調査では、候補となるダクト経路を設定し、おおよその長さや曲がりを記録します。

ただし、この段階でダクト径まで確定する必要はありません。

必要排風量を求めた後、内部風速や圧力損失などを考慮して、ダクト径と配置を調整します。

粉じんを取り扱う場合は堆積も考える

粉じんを吸引する場合には、ダクト内で粉じんが堆積しないようにすることも重要です。

粉じんの種類や粒径、密度などによって必要な搬送条件は異なります。

そのため、粉じんの性質を把握したうえで、ダクト内風速、曲がり部、堆積箇所、清掃方法などを検討します。

また、可燃性粉じんを扱う場合には、火災・爆発リスクも考慮する必要があります。

8. 空気清浄装置・排風機・排気口の設置場所を調べる

局所排気装置を設計するときには、フードとダクトだけでなく、空気清浄装置や排風機の設置場所も確認します。

空気清浄装置の設置場所

空気清浄装置は、必要に応じて、吸引した空気から有害物質を除去するために使用します。

例えば、粉じんを吸引する場合には除じん装置、有害なガスや蒸気を処理する場合には対象物質に適した排ガス処理装置などを検討します。

設置場所を調べるときには、設備を置くための面積だけでなく、次の点も確認する必要があります。

• 清掃・点検・補修のための作業スペース
• フィルターや吸着剤などの交換スペース
• 捕集した粉じんや排液などの回収方法
• 設備の重量と支持構造
• 必要な給排水・電源
• 腐食や漏えいへの対策
• 排気処理設備の保守時の安全性

設備を設置できても、点検口を開けることができないような配置では、適切な維持管理が難しくなります。

排風機の設置場所

排風機についても、設置スペース、保守点検スペース、騒音、振動、電源などを確認します。

また、排風機の前後に接続するダクトや空気清浄装置の配置によって、必要な圧力条件が変わります。

したがって、排風機は設置場所だけを先に決めるのではなく、設備全体の配置と合わせて検討する必要があります。

排気口の位置

排気口の位置を検討する際には、排気した空気が再び建屋内へ取り込まれないようにすることが重要です。

特に、近くに給気口や窓などがある場合には、排気の再流入に注意が必要です。

また、建物の形状や周囲の風、隣接する建物との位置関係によって、排気の拡散状況が変わる場合があります。

排気口の位置や排気処理については、労働安全衛生関係法令だけでなく、対象物質に応じた環境関係法令なども確認する必要があります。

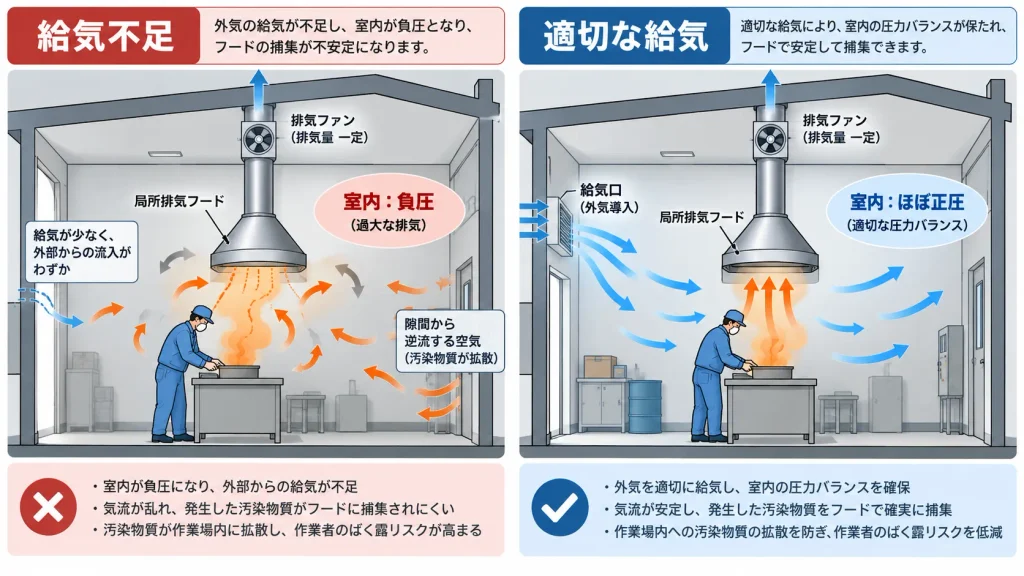

9. 給気が確保できるか調べる

局所排気装置の設計で見落とされやすいのが給気です。

局所排気装置は、作業場内の空気を屋外へ排出します。

そのため、排出した空気に見合う空気を作業場内へ供給する必要があります。

なぜ給気不足が問題になるのか？

例えば、気密性の高い工場内で排風機を運転するとします。

十分な給気経路がなければ、室内が負圧になり、予定した排風量を確保できない場合があります。

その結果、フードの吸引性能が低下する可能性があります。

一方、給気口を設ければ、どこに設置してもよいというわけではありません。

給気口からの強い吹出し気流がフード付近へ直接当たると、捕捉気流を乱す場合があります。

そのため、給気口の大きさや位置、風量、吹出し方向なども検討する必要があります。

既存の空調設備との関係

空調された工場では、局所排気装置によって屋外へ排出する空気が増えると、空調負荷が増加する場合があります。

例えば、夏季に冷房した空気を大量に排出すれば、その分の外気を冷却するエネルギーが必要になる可能性があります。

そのため、必要排風量と捕捉性能を維持しながら、できるだけ無駄な排風量を抑える設計が重要になります。

これも、発散源を囲うフードが有利になる理由の一つです。

10. 電源・施工・維持管理の条件を確認する

局所排気装置は、設置すれば終わりという設備ではありません。

継続的に必要な性能を維持するためには、点検や清掃、補修を行える構造と配置が必要です。

現場調査では、次のような事項も確認するとよいでしょう。

項目	確認する内容
電源	使用できる電圧・電源容量など
制御	排風機の運転・停止、設備との連動方法
据付け	基礎、架台、支持構造、振動
騒音	作業場所や周辺への影響
点検	点検口や測定口の位置
清掃	ダクトや空気清浄装置の清掃方法
更新	フィルター交換や排風機交換の作業スペース
安全	可燃性物質、腐食性物質などへの対策

例えば、排風機を屋上に設置する場合には、排風機の性能だけでなく、屋上の支持構造や点検時の安全なアクセスも確認する必要があります。

また、排風機が停止しているのに有害物質の発散を伴う作業が継続されると、ばく露が増加する可能性があります。

そのため、作業工程と排風機の運転をどのように管理するかも、設計段階で検討することが重要です。

11. 実務例｜粉体投入作業の現場調査

ここでは、粉体原料を混合機へ投入する架空の作業場を想定します。

作業者は原料袋を開封し、混合機の投入口から粉体を投入しています。

投入するときには粉じんが発生し、作業者の顔の付近へ舞い上がる場合があります。

そこで、局所排気装置を新たに設置することになりました。

最初の調査で確認した内容

調査項目	想定した調査結果
作業	粉体原料の手投入
発散するもの	粉じん
投入口の寸法	横400 mm × 高さ500 mm
作業位置	混合機の正面
発散状況	投入時に断続的に粉じんが発生
フード設置場所	投入口の周囲に設置スペースあり
ダクト経路	天井付近を通すことが可能
外乱気流	近くの扉を開くと横風が入る
給気	新たな給気経路の検討が必要

ここで得られた情報から、囲い式フードを使用できないか検討します。

しかし、作業者は原料袋を持ち上げて投入するため、投入口の前には作業のための開口部が必要です。

したがって、作業方法とフードの開口寸法を合わせて検討する必要があります。

開口面積を求めてみる

ここでは、説明のために、囲い式フードの開口部が横400 mm、高さ500 mmとなる場合を考えます。

まず、mmをmに換算します。

横幅：400 mm = 0.4 m

高さ：500 mm = 0.5 m

開口面積Aは、

A = 0.4 × 0.5 = 0.20 m²

となります。

次に、開口面における平均流入風速を仮に0.5 m/sとし、開口面の速度分布が一様であると仮定します。

この場合、単純な風量計算では、

Q = A × V × 60

Q = 0.20 × 0.5 × 60

Q = 6 m³/min

となります。

項目	仮定・計算結果
開口横幅	0.4 m
開口高さ	0.5 m
開口面積	0.20 m²
仮定した平均流入風速	0.5 m/s
単純計算による風量	6 m³/min

ただし、この6 m³/minを、そのまま実際の設計風量に決定してはいけません。

この計算では、気流の不均一さ、作業者の動作、粉じんの発散状況、外乱気流などを考慮していないためです。

また、仮定した0.5 m/sは、この事例の計算を説明するための値であり、対象作業の法定制御風速や適正な設計値であると確認したものではありません。

実際には、適用法令、フード形式、作業方法、必要な捕捉性能などを踏まえて設計条件を決定します。

現場調査が不十分だと何が起こるか？

例えば、フードの開口寸法を測定して必要排風量を求めたものの、作業者が袋を持ち上げるためにフードの開口部をさらに大きくする必要があったとします。

その場合、設計で想定した開口面積が変わり、必要な排風量を再検討することになります。

また、近くの扉を開いたときの外乱気流を確認していなければ、設置後に粉じんが漏れ出す可能性があります。

こうした問題を減らすためにも、計算を始める前に実際の作業状態を確認することが重要です。

※本事例は設計の考え方を説明するための架空事例であり、特定設備の設計仕様や法令適合を示すものではありません。

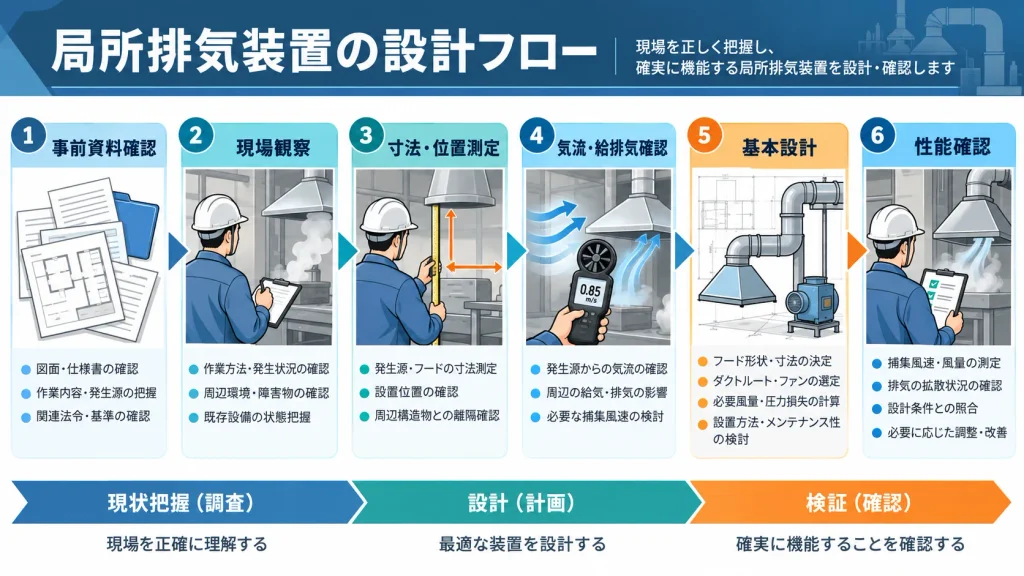

12. 現場調査をどのような順番で進めればよいのか？

ここまで説明した内容を、実務で使いやすい順序に整理します。

ステップ1：事前資料を集める

現場へ行く前に、SDS、設備図面、建屋図面、作業手順書、既存の作業環境測定結果、設備仕様書などを確認します。

既設設備の改善であれば、定期自主検査記録や修理履歴も有用です。

ステップ2：実作業を観察する

通常運転中の作業方法を確認し、有害物質が発散するタイミング、作業者の位置、発散方向などを把握します。

必要に応じて、原料投入、清掃、点検などの非定常作業についても調べます。

ステップ3：寸法と位置関係を記録する

発散源、作業者、フード設置候補位置、周囲の障害物などを測定します。

測定値は写真や図面と対応させて記録します。

ステップ4：気流と給排気条件を確認する

既存の換気設備、給気口、扉、窓、空調設備などを確認し、外乱気流や給気不足の可能性を調べます。

ステップ5：設置条件を確認する

ダクト経路、空気清浄装置、排風機、電源、排気口、点検スペースなどを確認します。

ステップ6：不足している情報を整理する

現場調査で把握できなかった内容を明確にします。

例えば、発散量が不明な場合には、追加調査や試験が必要か検討します。

ステップ7：基本設計の条件をまとめる

調査結果を整理し、フードの選定、必要排風量の算定、ダクト径の検討などに使用できる資料へまとめます。

この段階で、設計に用いる仮定や未確認事項も記録しておきます。

13. 局所排気装置の現場調査チェックリスト

最後に、この記事の内容を実務で確認できる一覧表として整理します。

分類	確認項目	記録する内容・単位
対象物質	物質名・成分	製品名、SDS
対象物質	危険性・有害性	健康影響、引火性など
法令	適用法令	対象規則、条項、要求事項
作業	作業内容	作業名、作業方法
作業	作業頻度・時間	回/日、分/回など
発散源	発散する状態	ガス、蒸気、ミスト、粉じん
発散源	発散源の大きさ	幅・奥行き・高さ（mm）
発散源	発散方向	上方、側方、下方など
発散源	発散量・条件	把握値、推定根拠、未確認事項
作業者	立ち位置・移動範囲	平面図、側面図
作業者	呼吸域の位置	発散源との関係
フード	設置候補位置	平面図、側面図
フード	開口部候補寸法	幅・高さ（mm）
フード	発散源との距離	mm
周囲環境	外乱気流	風向、風速（必要に応じてm/s）
周囲環境	扉・窓・空調	配置、運転状態
ダクト	設置可能な経路	図面、長さ（m）
ダクト	曲がり・合流の条件	箇所数、配置
排気処理	空気清浄装置	処理対象、設置条件
排風機	設置場所	寸法、支持構造、電源
給気	給気経路・容量	位置、設置条件
排気口	設置候補位置	屋外の配置図
維持管理	点検・清掃スペース	必要な作業範囲
その他	不明点・追加調査	項目、担当者、確認期限

このチェックリストは、技術的な現場調査のために整理したものであり、法令で一律に定められた調査様式ではありません。

実際の調査では、対象物質、作業内容、設備の設置条件などに応じて項目を追加する必要があります。

14. 経験者が現場調査で注意すべき5つのポイント

① 一つの作業状態だけを調べない

通常運転中に問題がなくても、原料投入時や清掃時などに大量の有害物質が発散する場合があります。

設計では、作業の中でどの状態が捕捉性能に対して厳しい条件になるのかを確認する必要があります。

② 測定値と推定値を区別する

例えば、フードと発散源の距離を実測した場合と、図面から推定した場合では、情報の信頼性が異なります。

また、発散量を測定した値なのか、使用量などから推定した値なのかも明確にする必要があります。

設計に用いるデータには、その根拠を残しておくことが重要です。

③ 既設設備の運転データをそのまま設計条件にしない

既設の局所排気装置を改造する場合、現在の排風量や静圧などを測定することがあります。

ただし、設備がすでに性能不足の状態で運転している場合、その測定値を新設備の目標値にすることは適切ではありません。

現在の性能と、必要な性能を区別して検討する必要があります。

④ フードの作業性を軽視しない

フードを発散源へ近づけることが有利でも、実際の作業を妨げるようでは問題になります。

例えば、作業者が頻繁にフードを取り外す必要がある場合、設計どおりの位置で使用されなくなる可能性があります。

捕捉性能だけでなく、作業性や維持管理も考慮する必要があります。

⑤ 現場調査の結果を設計担当者へ正確に伝える

現場調査を行う人と、実際に設備を設計する人が異なる場合があります。

そのため、調査結果は口頭だけでなく、写真、寸法図、作業説明、測定結果などに整理します。

特に、フードと発散源の位置関係、外乱気流、作業者の動きなどは、文章だけでは誤解が生じやすいため、図面や写真と対応させて記録することが重要です。

よくある質問

Q1. 局所排気装置の設計前に必ず風速を測定する必要がありますか？

すべての新設計画で、設計前に風速測定を行うことが一律に義務付けられているわけではありません。

ただし、周囲の気流や既存換気設備の影響を把握するため、必要に応じて測定することが有用です。

また、既設設備を改造する場合には、現在の風速、風量、静圧などの測定が重要な調査となる場合があります。

Q2. SDSがあれば発散源の調査は不要ですか？

不要にはなりません。

SDSは物質の危険性・有害性や物理化学的性質などを確認するための重要な資料ですが、実際の発散位置や発散量、作業者の動作までは十分に把握できません。

Q3. フードの寸法は現場で決めるべきですか？

現場調査では、発散源、作業方法、設置スペースなどを確認し、フード寸法の検討に必要な情報を集めます。

最終的なフード寸法は、必要な捕捉性能、排風量、作業性、適用法令などを考慮して決定します。

Q4. ダクトの経路は排風量を計算してから考えればよいですか？

必要排風量を求めた後にダクト径などを決めますが、設置可能な経路や障害物の確認は、設計前の段階で行うことが重要です。

ダクトを通せない場合には、フードや排風機の配置を再検討しなければならないためです。

Q5. 現場調査の結果はどのような資料にまとめればよいですか？

調査票、現場写真、設備配置図、発散源と作業者の位置関係を示す図面などに整理するとよいでしょう。

また、実測値と推定値、未確認事項を区別して記録することをおすすめします。

まとめ｜局所排気装置の設計は現場調査から始まる

局所排気装置を適切に設計するためには、必要排風量やダクト径の計算を行う前に、現場の状況を正確に把握する必要があります。

特に重要なのは、対象物質、発散源、作業者の位置、フードの設置条件、周囲の気流、ダクト経路、給気などの確認です。

また、設備の寸法だけでなく、作業者の動作や非定常作業、保守点検の条件も調べる必要があります。

現場調査の目的は、単に寸法を測ることではなく、局所排気装置が実際の作業で必要な性能を発揮できるように、設計条件を明確にすることです。

現場調査で得られた情報を適切に整理することが、後のフード選定、必要排風量の計算、ダクト設計、排風機選定につながります。

主な参考資料

• 『やさしい作業環境改善技術』第1章「換気方法の選択」、第3章「局所排気とは」（特に「局排を計画する前に」「局排の計画と設計の手順」）、第4章「局排フードについての基礎知識」、第10章「ダクトの設計」（提供PDF）
• 厚生労働省・職場のあんぜんサイト「局所排気装置」
• 厚生労働省「換気（局所排気装置、プッシュプル型排気装置、全体換気）」
• 厚生労働省「局所排気装置の定期自主検査指針」等の周知等について
• 厚生労働省「局所排気装置摘要書（様式第25号）」
• 厚生労働省「化学物質による労働災害防止のための新たな規制について」

※本記事の現場調査手順やチェックリストは、技術資料をもとに実務での利用を考えて整理したものであり、法令上の統一された調査手順ではありません。

※設計・設置・性能確認に関する法的要求事項は、対象物質、作業内容、設備形式などによって異なるため、個別に適用法令を確認してください。
