局所排気装置の定期自主検査について調べると、厚生労働省の「『局所排気装置の定期自主検査指針』等の周知等について」という資料が見つかります。
しかし、初めて読む人にとっては、かなり分かりにくい資料です。
「スモークテスターで何を確認しているのか」
「風速計はどこで使うのか」
「ダクト内部まで確認する必要があるのか」
「制御風速を測れば検査は終わりなのか」
「抑制濃度とは何なのか」
このような疑問が出てくるのではないでしょうか。
この資料は、局所排気装置の仕組みを一から教える教材ではありません。実際に定期自主検査を行う人が、何を、どのような方法で検査し、何を基準に判定するのかを示した実務用の指針です。
厚生労働省は、この指針について、局所排気装置などの定期自主検査を適切かつ有効に行うために「検査項目、検査方法、判定基準等」を定めたものと説明しています。
この記事では、原文の順番をそのまま追うのではなく、局所排気装置の空気の流れに沿って整理していきます。
💡 最初に押さえる結論

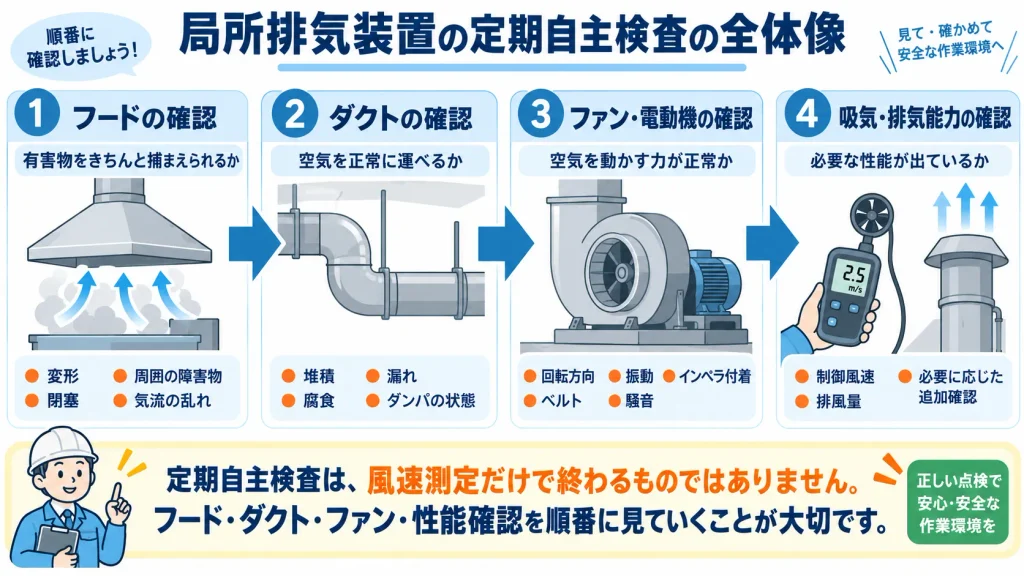

局所排気装置の定期自主検査は、大きく考えると次の4段階です。
① フードで有害物を捕まえられているか
↓
② ダクトで空気を正常に運べているか
↓
③ ファン・電動機が正常に空気を動かしているか
↓
④ 最後に、必要な吸引性能が確保されているかつまり、単に風速計を当てて数値を測る検査ではありません。
そもそも、この厚生労働省資料は何の資料なのか
平成20年3月27日付け基発第0327001号では、次の3種類の指針がまとめて示されています。
- 局所排気装置の定期自主検査指針
- プッシュプル型換気装置の定期自主検査指針
- 除じん装置の定期自主検査指針
そのため、Webページを上から下まで読むと、局所排気装置の話をしていたはずなのに途中からプッシュプル型換気装置へ変わり、さらに除じん装置へ移ります。
これも資料を分かりにくくしている理由の一つです。
この記事では、まず中心となる局所排気装置を詳しく説明し、最後にプッシュプル型換気装置と除じん装置との違いを整理します。
「法令」と「定期自主検査指針」は分けて考える
ここは非常に重要です。
局所排気装置について定期自主検査を行う義務そのものは、「指針」だけから生じるものではありません。
例えば、対象となる設備については次の規則に定期自主検査の規定があります。
| 関係規則 | 主な条文 |
|---|---|
| 有機溶剤中毒予防規則 | 第20条 |
| 鉛中毒予防規則 | 第35条 |
| 特定化学物質障害予防規則 | 第30条 |
| 粉じん障害防止規則 | 第17条 |
| 石綿障害予防規則 | 第22条 |
これらの規則では、対象となる局所排気装置などについて、原則として一年以内ごとに一回、定期に自主検査を行うことが定められています。例えば有機溶剤中毒予防規則第20条では、フード・ダクト・ファンの損傷、粉じんの堆積、接続部、ベルト、吸気・排気能力などを検査することが定められています。
さらに、例えば有機溶剤中毒予防規則、特定化学物質障害予防規則、粉じん障害防止規則では、定期自主検査の結果を記録し、3年間保存することも定められています。
一方、今回取り上げる「定期自主検査指針」は、
法令で求められている検査を、具体的にどう実施すればよいのか
を詳しくしたものです。
したがって、初学者は次のように整理すると理解しやすくなります。
法令・省令：何について自主検査をしなければならないか
定期自主検査指針：それをどのような方法で調べ、どう判定するか
という関係です。
⚠️ 法令の引用について
平成20年の通知では、当時の労働安全衛生法第45条第3項に基づく指針として記載されています。その後、労働安全衛生法は改正されています。現在の記事や社内文書で法第45条の「項番号」まで記載するときは、最新の条文を確認してください。
一方、有機則第20条など、各設備についての具体的な定期自主検査規定は別途確認する必要があります。

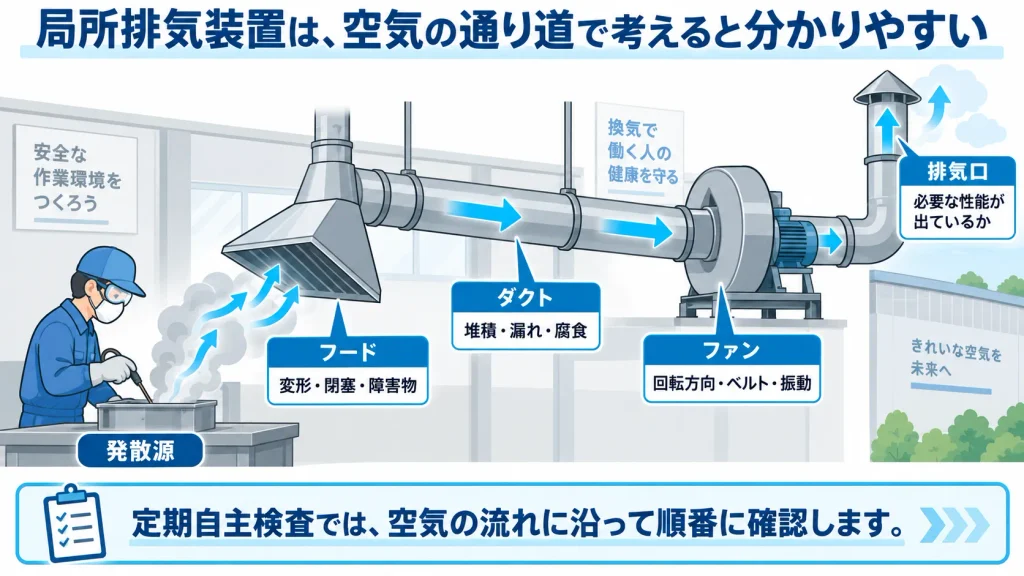

局所排気装置の検査は「空気の通り道」で考える
局所排気装置を難しく考える必要はありません。
基本的には、
発散源 → フード → ダクト → ファン → 排気
という空気の流れがあります。
したがって、定期自主検査もこの順番で考えると理解しやすくなります。
1．フードでは「有害物を捕まえられる状態か」を確認する
フードは、粉じん、ガス、蒸気、ミストなどを最初に捕まえる部分です。
ここで重要なのは、単に「フードが壊れていないか」を見るだけではありません。
フードの形や寸法が変わっていないか
フードの寸法や組立状態を確認します。
指針では、フランジやバッフル板などを含めて「届出の状態に保たれていること」が判定基準となっています。
例えば、現場で使いにくいからとフードを切断したり、フランジを取り外したり、位置を大きく変更したりすると、設計時と吸引性能が変わる可能性があります。
「見た目に壊れていないからよい」ではなく、本来の構造が維持されているかを見ることがポイントです。
フード内部が詰まっていないか
粉じんやミストが内部へ付着すると、吸込口の面積が小さくなり、吸引性能を低下させることがあります。
したがって、
- 粉じんやミストの堆積
- 吸込口の閉塞
- 腐食
- 変形
- 損傷
などを確認します。
フードの前に物が置かれていないか
ここは実務上、非常に重要です。
ファン自体には問題がなくても、フードと発散源の間に材料、工具、製品などが置かれていれば、吸い込み気流が遮られます。
指針も、柱や壁だけでなく、作業中の器具、工具、被加工物、材料などが吸い込み気流を妨げていないか確認するよう求めています。
つまり、
設備だけではなく、実際の作業状態まで見る
ということです。
スモークテスターは何を見るために使うのか
定期自主検査では、スモークテスターが非常に重要な役割を持っています。
スモークテスターは、煙を使って空気がどちらへ流れているかを目で確認する道具です。
局所排気装置を運転し、発散源付近などで煙を発生させます。
正常なら、煙はフードの外へ逃げたり、その場に滞留したりせず、フードへ吸い込まれます。

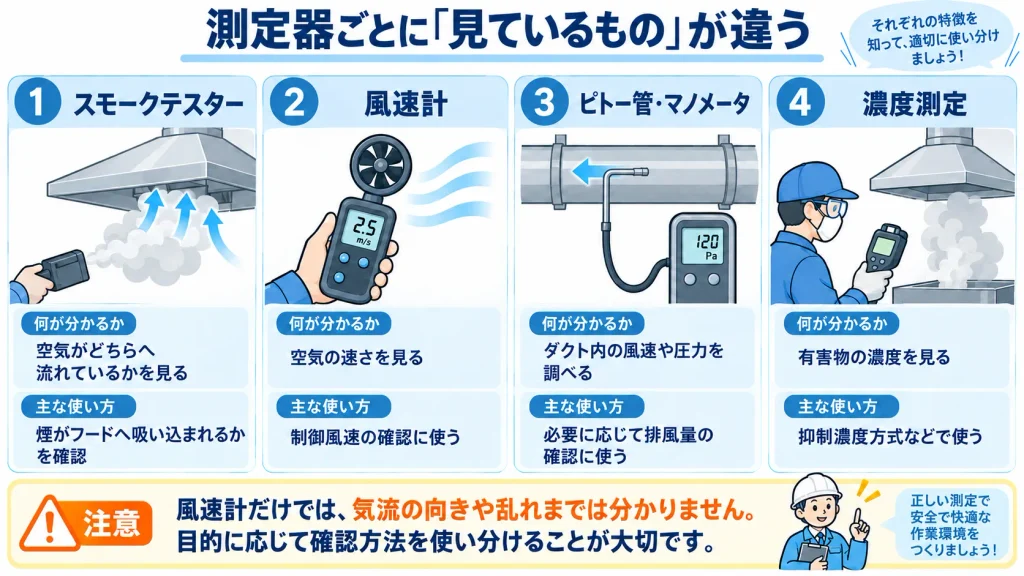

ここで風速計との違いを理解しておきましょう。
| 測定器 | 主に分かること |
|---|---|
| スモークテスター | 空気が「どこへ流れているか」 |
| 風速計 | 空気が「どのくらいの速さで流れているか」 |
| ピトー管＋マノメータ | ダクト内の風速・圧力などから排風量等を調べる |
| 微差圧計 | ダクト内などの静圧の変化を調べる |
| 濃度測定器 | 有害物質の濃度を調べる |
扇風機や外気も確認する
スモークテストでは、煙がフードへ向かえば何でもよいわけではありません。
- 外気
- 扇風機
- 電動機の冷却ファン
などによる乱れ気流の影響も確認します。
例えば、横から強い扇風機の風が当たれば、局所排気装置の吸引気流より扇風機の風が強くなり、有害物が作業者側へ流れる可能性があります。
これはファンの能力だけを測っても分かりません。

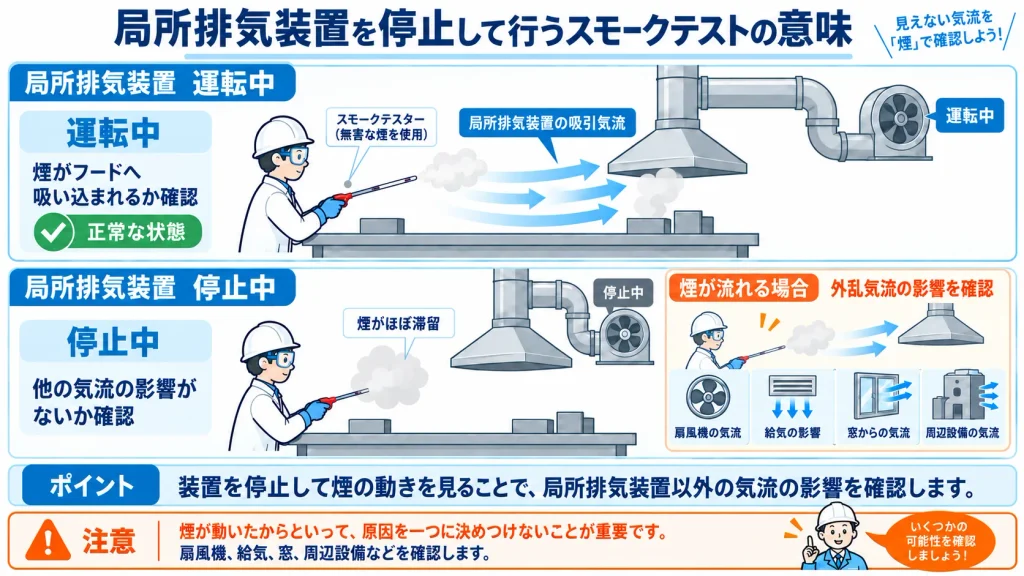

なぜ装置を停止してもう一度スモークテストをするのか
指針には少し分かりにくい検査があります。
運転中のスモークテストで煙がフードへ吸い込まれた後、局所排気装置を停止し、制御風速を確認する位置付近でも煙の動きを確認します。
判定基準は、
煙が流れずに滞留すること
です。
これは何を見ているのでしょうか。
目的は、局所排気装置以外の気流が強く存在していないかを確認することです。
装置を止めても煙が大きく横へ流れるなら、扇風機、窓、給気、他設備などによる外乱気流が存在する可能性があります。
つまり、
「局所排気装置自身の吸引」と「周囲から来る別の風」を分けて確認している
と考えると理解しやすくなります。
2．ダクトでは「空気を正常に運べているか」を確認する
フードで有害物を捕まえても、その先のダクトに問題があれば正常に排気できません。
厚生労働省の指針では、ダクトについて次のような項目を確認します。
- 外面の摩耗、腐食、変形
- 内面の摩耗、腐食
- 粉じんなどの堆積
- ダンパの開度・作動状態
- 接続部の緩み
- 空気漏れ
- 点検口の状態
特に注意したいのが、ダクト内部の堆積です。
ダクト内部へ粉じんなどが大量に堆積すると、空気の通り道が狭くなり、圧力損失が増えて吸引性能が低下する可能性があります。
点検口から内部を確認できる場合は内部を確認します。
直接確認できない場合には、指針では打音やダクト内静圧の測定など、別の確認方法も示されています。
ここで大切なのは、
風速が低い＝すぐにファン能力不足
と判断しないことです。
原因は、
フードの閉塞かもしれません。
ダクトへの堆積かもしれません。
ダンパの開度かもしれません。
接続部からの漏れかもしれません。
したがって、現象と原因を分けて調べる必要があります。
3．ファン・電動機では「空気を動かす力が正常か」を確認する
次はファンと電動機です。
ファンは局所排気装置の空気を動かす中心部分ですが、検査内容は単なる「回っているか」だけではありません。
例えば次の確認項目があります。
- 安全カバーの状態
- ファンの回転方向
- 異常な騒音や振動
- ケーシングの摩耗・腐食
- インペラへの粉じん付着
- ベルトやプーリー
- 軸受
- 電動機
- 配線や制御盤
- インバータ
- 必要な場合の排風量
例えばファンが回っていても、逆回転していれば本来の性能を出せないことがあります。
また、インペラへ粉じんが大量に付着していれば、風量低下だけでなく、アンバランスによる振動につながる可能性があります。
このため、
「運転している＝正常」
とは判断できません。
🛠️ 実務上のポイント
異常な振動や騒音を見つけたときに、すぐ原因を決めつけないことが重要です。
ベルト、軸受、インペラへの付着、腐食、変形など、複数の原因候補を確認してから判断します。
4．最後に「吸気及び排気の能力」を確認する
ここでようやく、風速などによる性能確認が出てきます。
ここは局所排気装置の定期自主検査で特に誤解しやすい部分です。
制御風速方式の場合
対象となる局所排気装置では、規則や告示で定められた位置の吸い込み気流の速度を風速計で測定し、必要な制御風速が確保されているか確認します。
ただし、
どの局所排気装置でも「フードの開口面の風速」を測ればよいわけではありません。
これが非常に重要です。

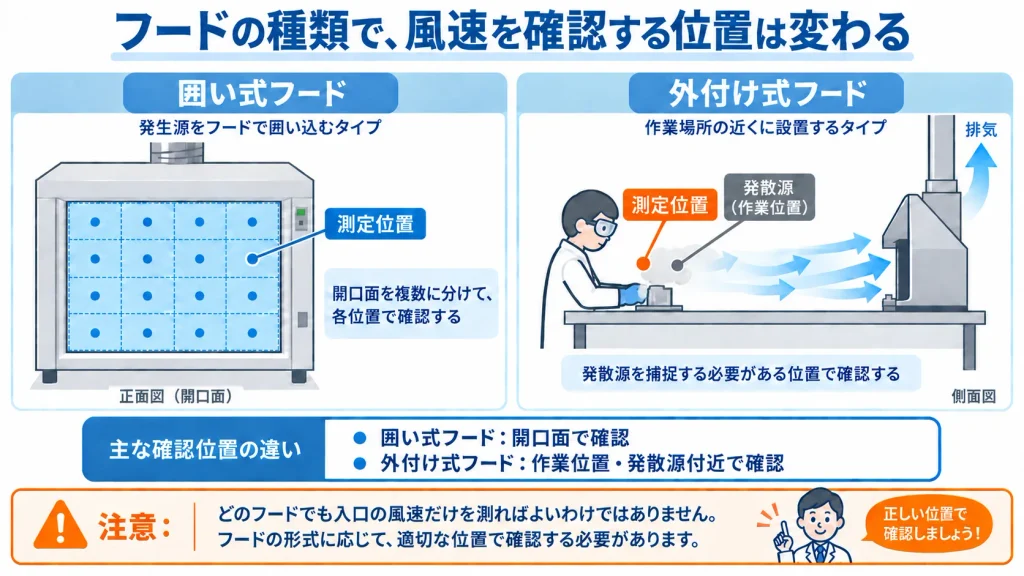

フード形式によって測定位置を変えています。
囲い式フード
囲い式フードでは、開口面を複数の区画に分け、それぞれの位置で吸い込み気流の速度を測定します。
指針では、開口面を等しい面積に分割し、一辺を0.5m以下として原則16以上の部分に分け、その中心を測定位置としています。開口面が著しく小さい場合は2以上とされています。
つまり、一点だけを測って判断するのではありません。
外付け式フード
外付け式フードでは考え方が違います。
重要なのは、フードのすぐ入口ではありません。
フードの開口面から最も離れた作業位置（汚染の発散源と作業者の中間で、作業者に最も近い作業位置 ※これを捕捉点と考える）でも、有害物を捕捉するための必要な吸い込み気流が得られているか
を確認します。
フードの入口だけ非常に速い風が流れていても、実際の発散源位置まで吸引作用が届いていなければ意味がありません。
これが「制御風速」を理解するときの重要なポイントです。
「排風量」と「制御風速」は同じものではない
ここも混同しやすい部分です。
排風量は、
一定時間にどれだけの空気を排気しているか
を表します。
一方、制御風速は、
有害物をフードへ捕捉するために、所定の位置で必要となる気流速度
です。
そのため、
「ファンの排風量が設計値だから大丈夫」
だけでは、必ずしも作業位置で適切に捕捉できているとは判断できません。
実際、厚生労働省の指針では、まず制御風速などによって吸気・排気能力を確認し、その結果が判定基準に適合しない場合に、ファン入口または出口側でダクト内風速を測定して排風量を求める手順が示されています。
これは原因調査の順番として非常に参考になります。
「性能が不足している」ことと「ファンそのものの能力が不足している」ことは同じではない
からです。
「抑制濃度」とは何か
指針には「制御風速」だけではなく、「抑制濃度」という言葉も出てきます。
初学者には非常に分かりにくい言葉です。
厚生労働省の指針では抑制濃度を、発生源付近の有害物質濃度を一定値以下に抑えることで、作業者のばく露濃度を安全な水準に保つことを意図して定めた濃度、と説明しています。
簡単にすると、
「風の速さ」ではなく「有害物の濃度が十分低く抑えられているか」で性能を見る方式
です。
したがって、
- 制御風速で性能を確認する設備
- 抑制濃度で性能を確認する設備
を混同してはいけません。
対象となる物質、設備、適用される規則・告示を確認したうえで、どちらの方法で性能を判断するのかを決めます。

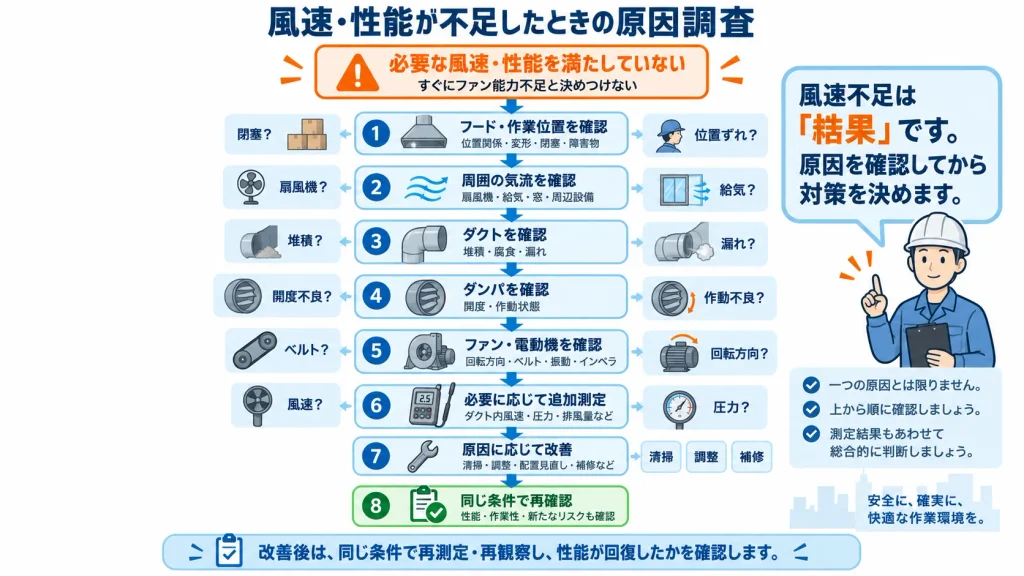

定期自主検査は「風速測定」ではなく「原因を追える検査」である
ここまでをまとめると、定期自主検査の考え方が見えてきます。
例えば、外付け式フードの風速を測定したところ、必要な性能を満たしていなかったとします。
このとき、
「ファンが弱い。もっと大きなファンに交換しよう」
とすぐに判断するのは適切ではありません。
次のような順番で確認します。
- 発散源とフードの位置関係は変わっていないか
- フードの前に材料や工具が置かれていないか
- 扇風機や給気などの外乱気流はないか
- フード内部に堆積や閉塞はないか
- ダクト内部に堆積はないか
- ダンパの開度は適切か
- ダクト接続部から漏れがないか
- ファンの回転方向、ベルト、インペラなどに異常はないか
- 必要に応じてダクト内風速や排風量を確認する
- 原因を改善した後、同じ条件で再度性能を確認する
このように確認すれば、
「性能不足という結果」から「なぜ性能が不足したのか」へ進むことができます。
これが定期自主検査を実務で役立てるための重要な考え方です。
定期自主検査と作業環境測定は同じものではない
もう一つ、注意したい点があります。
局所排気装置の定期自主検査と、作業環境測定は目的が異なります。
定期自主検査は、局所排気装置そのものの状態や性能を確認するものです。
一方、法令に基づく作業環境測定は、対象となる作業場の作業環境中の有害物質濃度などを測定し、作業環境管理の状態を評価するものです。
指針の中には抑制濃度の測定も出てくるため混同しやすいのですが、
「定期自主検査をしたから作業環境測定は不要」
あるいは逆に、
「作業環境測定が良かったから局所排気装置の定期自主検査は不要」
という関係ではありません。
それぞれについて、適用される法令を確認する必要があります。
プッシュプル型換気装置は何が違うのか
プッシュプル型換気装置の定期自主検査指針も含まれています。
プッシュプル型換気装置では、
一方から空気を吹き出し、反対側から吸い込む
ことで、有害物を含む空気を一定方向へ流します。
そのため、局所排気装置とは異なり、
- 吹き出し側フード
- 吸い込み側フード
- 換気区域内の一様な気流
- 送気能力
- 吸気能力
- 排気能力
などを確認します。
ブースや換気区域内で柱、壁、工具、材料などが一様な気流を妨げていないことなども確認するよう示されています。
除じん装置も別の定期自主検査指針がある
同じ資料には、除じん装置の定期自主検査指針も含まれています。
除じん装置は、局所排気装置によって搬送された粉じんなどを排気前に捕集する設備です。
そのため、局所排気装置のフードとは確認する内容が異なり、
- 本体の摩耗・腐食・破損
- 内部の粉じん堆積
- ろ過式の場合はろ材の破損や取付状態
- 処理能力
などが重要になります。
「局所排気装置」「プッシュプル型換気装置」「除じん装置」は関連する設備ですが、それぞれ別の設備として検査項目と判定基準が定められていることを理解しておきましょう。
初めて定期自主検査指針を読むときの読み方
厚生労働省の表は、次の3列でできています。
左：検査項目
何を調べるのか
中央：検査方法
どうやって調べるのか
右：判定基準
どういう状態ならよいのか
例えばフードなら、
検査項目
吸い込み気流の状態
↓
検査方法
スモークテスターで煙の流れを確認
↓
判定基準
煙がフード外へ流れたり滞留したりせず、フードへ吸い込まれる
という読み方です。
この「何を → どうやって → 何ならよい」の3点セットで読むと、長い表でもかなり理解しやすくなります。
実務で確認したいチェックポイント
初めて局所排気装置の定期自主検査を行う場合は、少なくとも次の順番で整理するとよいでしょう。
- 適用される法令と対象設備を確認したか
- 前回の定期自主検査記録を確認したか
- 届出図面や設備図面、仕様書を確認したか
- フードの形状・位置・閉塞を確認したか
- 実作業状態で気流を妨げる物を確認したか
- スモークテスターで気流方向を確認したか
- ダクトの損傷・堆積・漏れ・ダンパを確認したか
- ファン・電動機・ベルト・軸受などを確認したか
- 適切な位置で風速などの性能を測定したか
- 不適合があった場合に原因を調査したか
- 改善後に同じ条件で再確認したか
- 検査結果と補修内容を記録したか
なお、内部点検やファン・ベルト周辺の点検では、誤起動、回転体への巻き込まれ、残留した有害物など別の危険が生じる可能性があります。
🛠️ 実務上の提案
点検のためにダクトやファンを開放する場合は、対象物質や設備の状態に応じて、停止、電源遮断・誤起動防止、残留物へのばく露防止などを事前に検討してください。
これは定期自主検査指針の項目を確認することとは別に、点検作業そのものを安全に実施するために必要な考え方です。
よくある誤解
「制御風速を測れば定期自主検査は終了する」
そうではありません。
制御風速は重要な性能確認ですが、指針ではその前にフード、ダクト、ファン・電動機など多数の項目を確認します。
「フードの入口で風速を測ればよい」
フード形式によって測定位置が異なります。
特に外付け式フードでは、フード入口だけを見るのではなく、発散源を捕捉する必要がある作業位置との関係が重要です。
「風速が低ければファンが悪い」
風速低下は現象です。
フードの閉塞、外乱気流、ダクト堆積、ダンパ、漏れ、ベルト、ファンなど複数の原因が考えられます。
原因を確認してから対策を決める必要があります。
「排風量が設計値なら問題ない」
排風量と、発散源を捕捉する位置での制御風速は別の測定量です。
必要な性能を所定の位置で確認することが重要です。
まとめ
厚生労働省の「局所排気装置の定期自主検査指針」は、文章だけを順番に読むと非常に複雑に見えます。
しかし、設備の空気の流れに沿って考えると整理できます。
フード
有害物を適切に捕まえられる状態か
↓
ダクト
捕まえた空気を正常に運べる状態か
↓
ファン・電動機
必要な空気を動かせる状態か
↓
吸気・排気能力
最終的に必要な性能が確保されているか
この順番です。
そして、検査方法も、
目視・構造確認 → スモークテスト → 機械的・電気的確認 → 風速や排風量等の測定
と考えると理解しやすくなります。
定期自主検査で最も大切なのは、単にチェックシートへ丸を付けることではありません。
「本当に発散源から出た有害物を捕捉し、ダクトを通して排気できる状態が維持されているのか」
という視点で、一つ一つの検査項目を見ることです。
この考え方を持ってから厚生労働省の原文を読み直すと、各検査項目が何のために存在するのかがかなり理解しやすくなります。
📚 主な参考資料
- 厚生労働省「『局所排気装置の定期自主検査指針』等の周知等について」（平成20年3月27日 基発第0327001号） 厚生労働省 原文
- 厚生労働省「有機溶剤中毒予防規則」第20条・第21条
- 厚生労働省「鉛中毒予防規則」第35条
- 厚生労働省「特定化学物質障害予防規則」第30条・第32条
- 厚生労働省「粉じん障害防止規則」第17条・第18条
- 厚生労働省「石綿障害予防規則」第21条・第22条
※法令・行政資料は2026年9月22日に確認しています。実際の設備について法令適用や合否を判断する場合は、対象物質、作業、設備形式、設置時の届出内容等を確認したうえで、最新の法令・告示・行政資料と照合してください。
