局所排気装置のフードを設計するとき、「可能な限り囲い式フードを採用する方がよい」と説明されることがあります。
しかし、なぜ囲い式フードが有利なのでしょうか。
「発散源を囲っているから有害物質が漏れにくい」という説明だけでは、その理由を十分に理解したことにはなりません。
局所排気装置の設計では、もう一つ重要な視点があります。
それは、有害物質を捕らえるために、どれだけの空気を吸い込む必要があるのかという点です。
例えば、開放された作業台から有機溶剤蒸気が発生している場合、作業台の横に吸込み口を設置すると、有機溶剤蒸気だけでなく、周囲の空気も一緒に吸い込まれます。
一方、発散源を囲うことで、必要な場所へ空気を流入させやすくなり、比較的少ない排風量で有害物質の拡散を抑えられる場合があります。
さらに、囲い式フードでは、開口面積や開口面の風速分布を工夫することによって、必要排風量を減らせる可能性があります。
この記事では、囲い式フードが有利になる理由を、気流の性質、外乱気流、開口面積、風速分布の関係から詳しく解説します。
また、具体的な計算例を通して、開口面積を小さくすると必要排風量がどのように変わるのかを確認します。

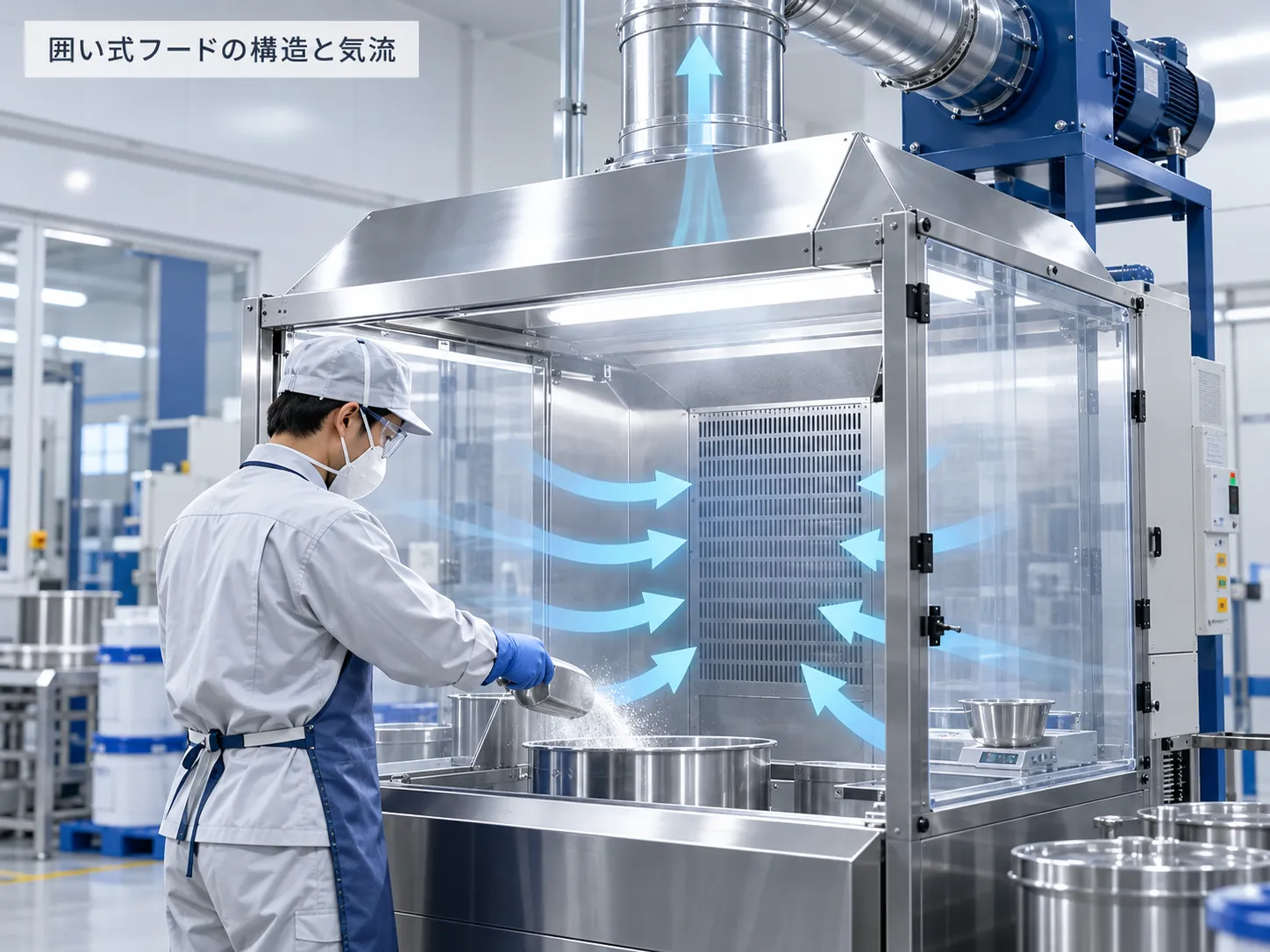

1. 囲い式フードとは？まず構造を理解する
囲い式フードは、有害物質の発散源を囲いの内部に置き、作業に必要な開口部などから空気を流入させて、汚染物質が周囲へ漏れ出すことを抑える方式です。
例えば、粉体原料を投入する作業で、投入装置の上部と左右を囲い、前面に原料袋を出し入れするための開口部を設けた構造があります。
排風機を運転すると、前面の開口部から囲いの内部へ向かう気流が形成されます。
その気流によって、粉体投入時に発生する粉じんが作業場側へ広がることを抑えます。
ここで理解しておきたいのは、囲い式フードが必ずしも完全に密閉された設備ではないという点です。
作業のために開口部が必要な場合もあり、そこから内部へ空気を流入させることで、発散した有害物質が外部へ漏れ出すことを抑えています。

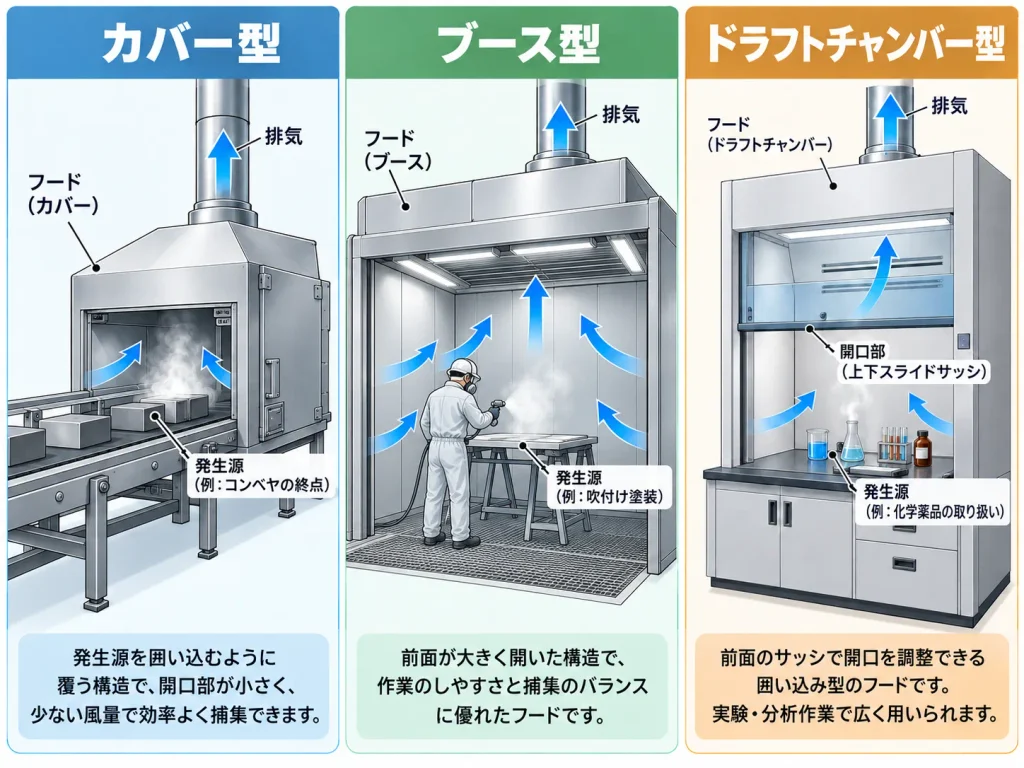

囲い式フードにもさまざまな構造がある
代表的なものには、次のような形式があります。
| フード形式 | 主な特徴 |
|---|---|
| カバー型 | 発散源の周囲を覆い、必要な開口部を小さくする |
| ブース型 | 発散源を囲い、比較的大きな作業用開口部を設ける |
| ドラフトチャンバー型 | 前面の開口部から手や器具を入れて作業する |
いずれも、発散源の周囲へ有害物質が広がることを抑える考え方は共通しています。
ただし、開口部の大きさや内部の構造が異なるため、必要排風量や風速分布も変わります。

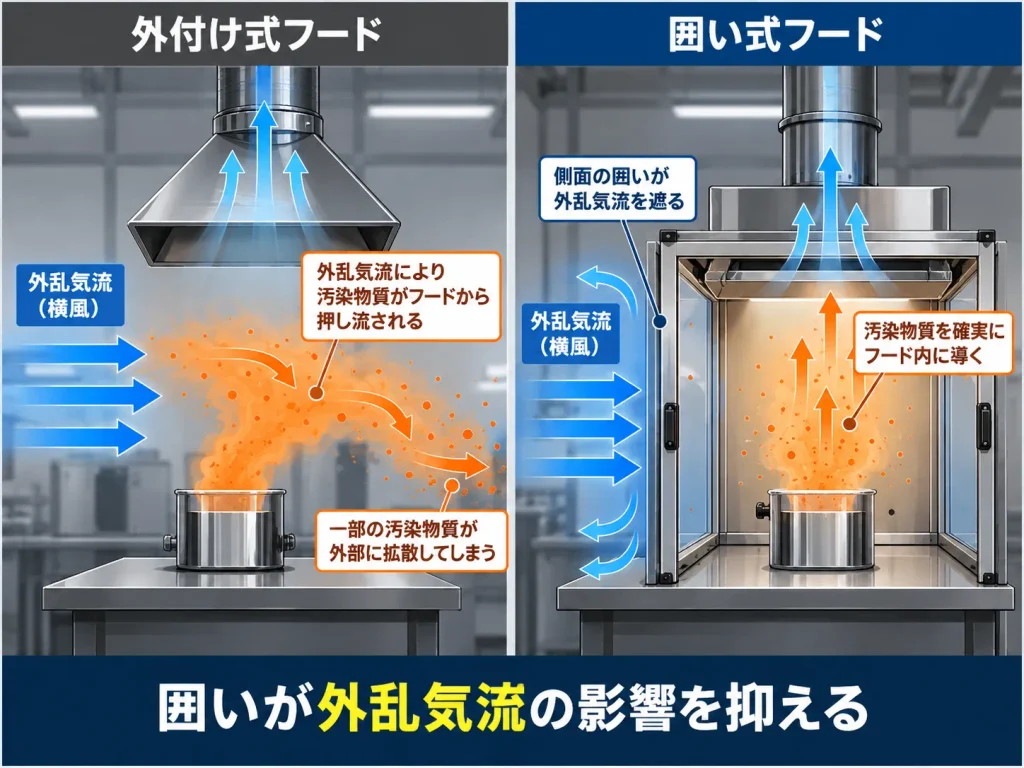

2. 囲い式フードが有利な理由①｜外乱気流の影響を抑えやすい
局所排気装置は、空気の流れによって有害物質を捕らえる設備です。
そのため、予定した方向とは異なる空気の流れが発生すると、捕捉性能が低下する可能性があります。
こうした周囲からの気流を、外乱気流と呼びます。
例えば、工場内には次のような気流が存在します。
- 扉や窓から入ってくる風
- 空調設備の吹出し気流
- 扇風機やスポットクーラーの風
- 近くの給排気設備による気流
- 人や台車などの移動による気流
外付け式フードでは横風の影響を受けやすい
発散源が開放空間にあり、その横に外付け式フードを設置している場合を考えます。
有害物質は、フードの吸引気流に乗って吸込み口へ向かいます。
しかし、横から風が吹くと、汚染気流が予定した経路から外れてしまう可能性があります。
その結果、十分な排風量があっても、有害物質の一部が作業場へ広がる場合があります。
囲い式フードでは囲いが気流を遮る
一方、囲い式フードでは、側面や上面の囲いによって、外乱気流が発散源へ直接当たることを抑えられます。
例えば、作業台の左右を側板で囲えば、側方から吹く風が発散源付近へ直接入り込みにくくなります。
これによって、囲いの内部に形成した吸引気流を比較的安定させやすくなります。
ただし、囲い式フードであれば外乱気流の影響を完全になくせるわけではありません。
開口部に強い風が直接吹き込む場合や、作業者の動きによって気流が乱れる場合には、汚染物質が漏れ出す可能性があります。
そのため、囲いの構造だけでなく、開口部の向きや周囲の給気条件も考慮する必要があります。
3. 囲い式フードが有利な理由②｜吸い込む空気を有効に利用しやすい
囲い式フードが有利となるもう一つの理由は、吸い込む空気を有害物質の拡散防止に利用しやすいことです。
ここを理解すると、なぜ囲い式フードが必要排風量を減らしやすいのかが分かります。
外付け式フードでは周囲の空気も吸い込む
例えば、作業台の上に有害物質の発散源があり、その横に外付け式フードを設置した場合を考えます。
フードは発散源からの汚染空気を吸い込みますが、同時に、周囲の清浄な空気も吸い込みます。
このうち、発散源付近を適切に通過して捕捉に寄与する気流がある一方、汚染物質の捕捉には直接寄与しにくい空気も吸い込まれます。
つまり、排風機が動かす空気のすべてが、同じ程度に有害物質の捕捉へ役立つわけではありません。
囲い式フードでは流入する空気の経路を限定しやすい
囲い式フードでは、発散源を囲うため、空気が流入する場所を開口部などに限定しやすくなります。
例えば、発散源を囲いの奥に配置し、前面開口部から空気を取り入れる場合を考えます。
開口部から流入した空気は、囲いの内部を通って排気ダクトへ向かいます。
この気流を適切に形成できれば、発散源から生じる有害物質が開口部を通って外へ漏れ出すことを抑えられます。
したがって、開放された空間全体から空気を吸い込む方式よりも、必要な気流を効率的に形成できる場合があります。
囲い式なら吸い込む空気がすべて有効になるのか？
必ずしもそうではありません。
例えば、ダクト接続口の近くばかりで空気が流れ、発散源の周囲に十分な気流が形成されない場合があります。
また、囲いの内部に障害物があると、空気が流れにくい場所が生じる可能性があります。
したがって、囲い式フードでも、開口部から流入する空気がどのような経路を通るのかを確認する必要があります。
4. 囲い式フードの必要排風量はどのように決まるのか？
ここからは、必要排風量の計算を使って考えてみましょう。
まず、風量・風速・面積の基本的な関係を確認します。
排風量の基本式
囲い式フードに一つの開口部があり、そこから空気が流入するとします。
開口面における平均流入風速を用いると、風量は次の式で求められます。
Q = 60 × A × Vavg
それぞれの記号は、次の意味です。
| 記号 | 意味 | 単位 |
|---|---|---|
| Q | 排風量 | m³/min |
| A | 開口面積 | m² |
| Vavg | 開口面における平均流入風速 | m/s |
| 60 | 秒から分へ換算するための係数 | s/min |
例えば、開口面積が0.40 m²、平均流入風速が0.50 m/sの場合には、
Q = 60 × 0.40 × 0.50
Q = 12 m³/min
となります。
この式は、開口部から流入する空気の体積流量を求めるための基本的な関係式です。
ただし、フードの開口面における風速が均一であるとは限りません。
ここが、実際の設計で重要になるところです。

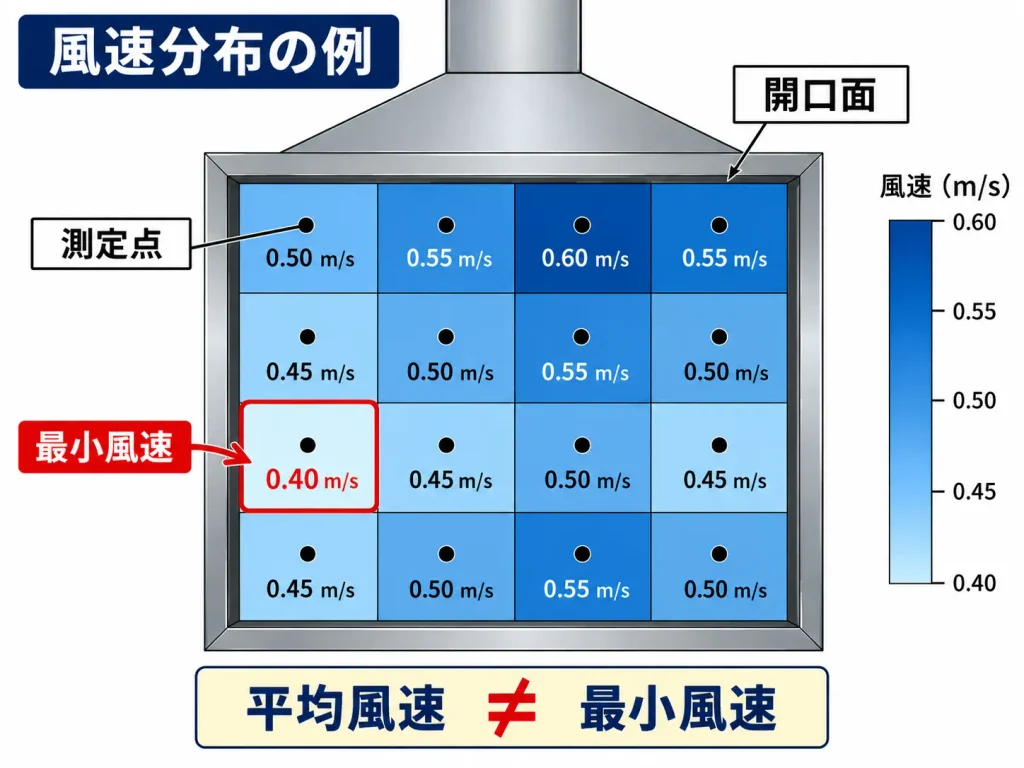

5. 開口面の平均風速と最小風速は何が違う？
例えば、囲い式フードの開口面について、複数の位置で風速を測定したとします。
同じ開口面でも、ダクト接続口に近い位置と離れた位置では、吸引風速が異なる場合があります。
仮に、開口面を等面積の4つの区域に分け、各区域の代表点で次のような風速が得られたとします。
| 測定位置 | 風速 |
|---|---|
| 位置A | 0.40 m/s |
| 位置B | 0.45 m/s |
| 位置C | 0.55 m/s |
| 位置D | 0.60 m/s |
この4つの測定値の単純平均は、
(0.40 + 0.45 + 0.55 + 0.60) ÷ 4
平均風速 = 0.50 m/s
となります。
一方、最も小さい測定値は、
最小風速 = 0.40 m/s
です。
ここで、開口面全体の平均風速と最小風速は異なることが分かります。
なお、これは4点の値から平均と最小の違いを理解するための説明例です。実際の法令適合を確認する測定点数や方法を示したものではありません。
なぜ最小風速が重要なのか？
例えば、開口面の一部分だけ吸引風速が低いと、その場所から有害物質が外へ漏れ出す可能性があります。
そのため、開口面の平均風速が十分に大きくても、最も風速が小さい場所に注意する必要があります。
日本の有機溶剤中毒予防規則第16条でも、所定の囲い式フードにおける制御風速は、開口面の最小風速として定義されています。
つまり、平均風速が基準値を超えているだけで、適合していると判断することはできません。
6. 風速分布の不均一さを考慮した必要排風量の計算
ここからは、より専門的な内容です。
囲い式フードの必要排風量を検討するときには、開口面積と必要な最小風速だけでなく、風速分布の不均一さを考慮する方法があります。
風速分布の補正係数とは？
開口面における平均風速と最小風速の比を、ここでは補正係数kとします。
k = Vavg ÷ Vmin
- k：風速分布の補正係数（無次元）
- Vavg：開口面の平均流入風速（m/s）
- Vmin：開口面の最小流入風速（m/s）
例えば、平均風速が0.50 m/s、最小風速が0.40 m/sであれば、
k = 0.50 ÷ 0.40
k = 1.25
となります。
このように、開口面の風速が均一でなければ、補正係数は1より大きくなります。
一方、開口面全体で風速が均一であれば、平均風速と最小風速は等しくなるため、
k = 1
となります。
補正係数を用いた必要排風量の式
平均風速と最小風速の関係を基本式へ代入すると、次の式になります。
Q = 60 × A × Vmin × k
| 記号 | 意味 | 単位 |
|---|---|---|
| Q | 排風量 | m³/min |
| A | 開口面積 | m² |
| Vmin | 設計上確保しようとする開口面の最小風速 | m/s |
| k | 平均風速と最小風速の比 | 無次元 |
この式は、開口面積と最小風速に加えて、開口面の風速分布の不均一さを考慮した関係式です。
ただし、補正係数kはすべてのフードで同じ値になるわけではありません。フード形状、ダクト接続位置、開口部の条件などによって変わります。
また、開口部以外にすき間や別の流入口が存在する場合には、それらから流入する空気も考慮する必要があります。

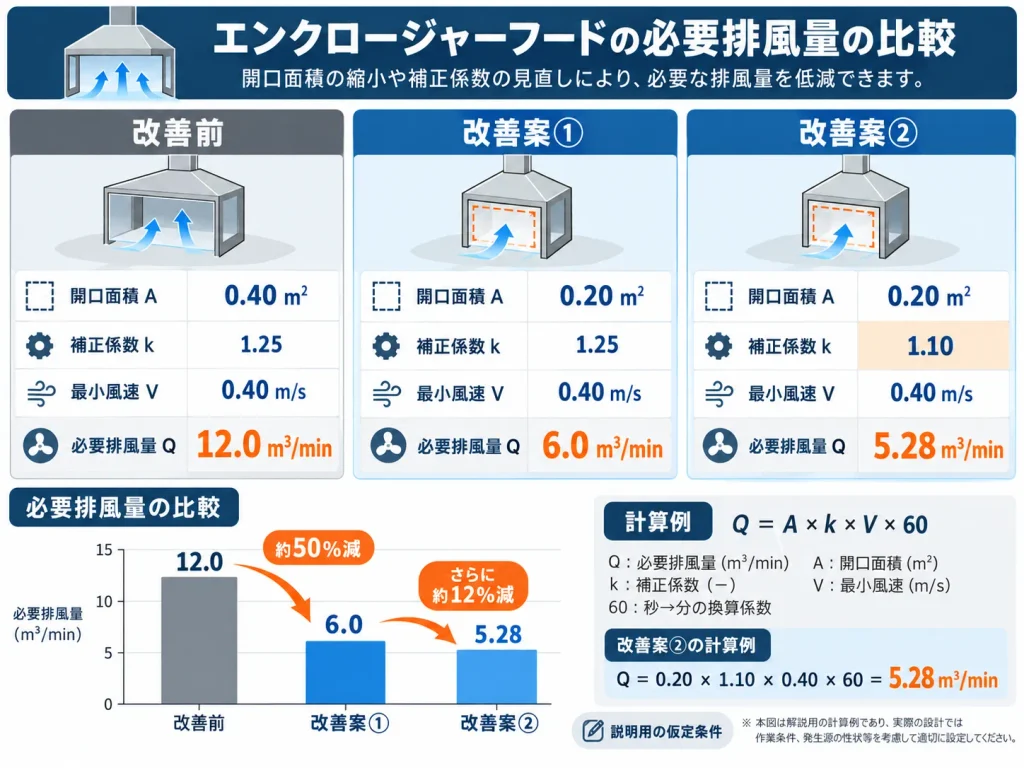

7. 計算例｜開口面積と風速分布を改善すると排風量はどう変わる？
ここでは、囲い式フードの開口部を改善した場合を想定し、必要排風量を比較してみましょう。
この例では、比較を分かりやすくするために、設計上確保する最小風速を0.40 m/sと仮定します。
※0.40 m/sという数値は、所定の有機溶剤業務における囲い式フードの制御風速とも一致しますが、今回の数値例をすべての物質・作業へ適用できるという意味ではありません。
改善前：開口面積が大きく、風速分布にむらがある場合
まず、次の条件を仮定します。
- 開口面積：0.40 m²
- 最小風速：0.40 m/s
- 補正係数k：1.25
式に代入すると、
Q = 60 × 0.40 × 0.40 × 1.25
Q = 12.0 m³/min
となります。
改善案①：開口面積だけを半分にする
次に、作業に支障がない範囲で開口面積を0.20 m²へ小さくした場合を考えます。
ここでは、補正係数は変わらないものと仮定します。
Q = 60 × 0.20 × 0.40 × 1.25
Q = 6.0 m³/min
となります。
この計算では、開口面積を半分にすることで、必要排風量も半分になりました。
改善案②：開口面積を小さくし、風速分布も均一化する
さらに、ダクト接続位置や内部構造を改善し、開口面の風速分布が均一に近づいたと仮定します。
ここでは、補正係数kを1.10とします。
Q = 60 × 0.20 × 0.40 × 1.10
Q = 5.28 m³/min
となります。
比較結果は、次のとおりです。
| 条件 | 開口面積 | 補正係数k | 最小風速 | 計算風量 |
|---|---|---|---|---|
| 改善前 | 0.40 m² | 1.25 | 0.40 m/s | 12.0 m³/min |
| 改善案① | 0.20 m² | 1.25 | 0.40 m/s | 6.0 m³/min |
| 改善案② | 0.20 m² | 1.10 | 0.40 m/s | 5.28 m³/min |
改善前と改善案②の差は、
12.0 − 5.28 = 6.72 m³/min
です。
削減率は、
6.72 ÷ 12.0 × 100 = 56％
となります。
この計算から何が分かるのか？
この計算から、同じ最小風速を確保する条件では、開口面積を小さくすることに加えて、風速分布を均一にすることが排風量の低減につながると分かります。
ただし、今回の補正係数1.25と1.10は、計算方法を説明するために設定した仮定値です。
特定の設備で実際に得られた測定値でも、一般的な設計標準値でもありません。
また、開口面積を小さくすると風速分布や内部の流れ方も変化する可能性があるため、改善前後で同じ条件が自動的に成立するわけではありません。
この計算は設計上の考え方を理解するためのものであり、実際の設備で56％の風量削減を保証するものではありません。
8. 囲い式フードでは、なぜ開口面の風速分布が不均一になるのか？
囲い式フードの開口面で風速にむらが生じる理由は、空気が流れる経路と通気抵抗が場所によって異なるためです。
例えば、ブース型フードの奥の上部にダクトを接続している場合を考えます。
ダクト接続口に近い位置では吸引が強くなり、離れた位置では弱くなる場合があります。
また、フード内部に機械や材料などの障害物があると、空気の流れが妨げられることがあります。
その結果、開口面全体で均一な吸引気流が形成されない場合があります。
風速分布を改善する方法
現場で検討できる方法には、次のようなものがあります。
- フード内部の奥行きを確保する
- ダクトの接続位置を見直す
- 開口部近くに障害物を設けない
- 必要に応じて整流・分配のための構造を設ける
- プリーナムチャンバーを利用する
これらの方法は、気流を均一化するための選択肢です。
ただし、設置すれば必ず風速分布が改善するわけではありません。フード形状や排風量、内部の障害物などによって効果は変わります。

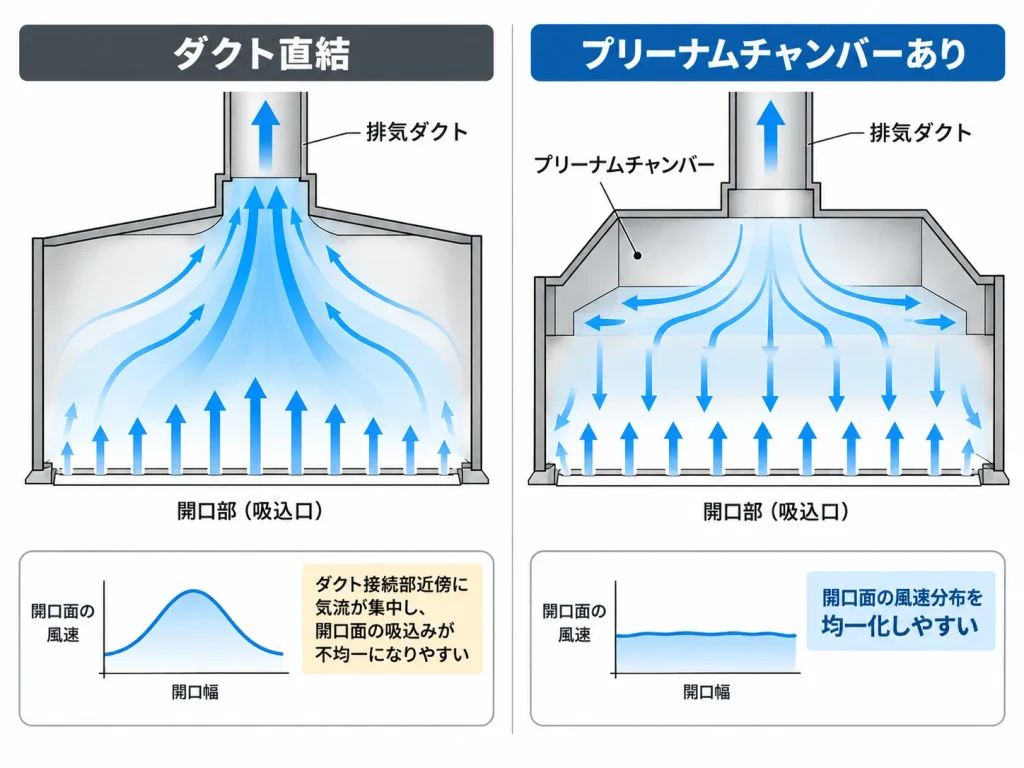

9. プリーナムチャンバーとは？なぜ風速分布の改善に役立つのか？
プリーナムチャンバーとは、空気を分配したり、吸引気流を均一にしたりするために設ける空間のことです。
局所排気装置では、フードの内部やスロットの背後などに設ける場合があります。
身近なたとえで考える
例えば、細い管を通して空気を吸い込む場合、管に近い場所と遠い場所では、空気の流れに違いが生じやすくなります。
しかし、途中に十分な広さの空間を設けると、その空間内の平均流速を小さくでき、場所による圧力差を抑えやすくなります。
その結果、複数の開口部から空気を比較的均一に流入させられる場合があります。
プリーナムチャンバーも、基本的にはこのような考え方を利用しています。
プリーナムチャンバーの設計で重要なこと
プリーナムチャンバーを設ける場合には、その内部で流速を十分に小さくできるか、空気が偏った経路を通らないかなどを確認する必要があります。
また、単に大きな空間を設ければよいというわけではありません。
必要に応じて、内部の仕切り板やダクト接続位置なども検討します。
ただし、仕切り板を設けることで圧力損失が増えたり、粉じんが堆積する場所ができたりする可能性があります。
したがって、プリーナムチャンバーは風速分布を改善するための有効な設計方法の一つですが、必須の構造ではありません。
10. 開口面積を小さくすれば、必ずよいフードになるのか？
ここまでの説明から、「開口面積をできるだけ小さくすればよい」と考えた人もいるかもしれません。
しかし、実際の設計では注意が必要です。
開口面積を小さくすると、一定の最小風速を確保するための風量を減らせる可能性があります。
一方、開口部を小さくしすぎると、作業性や捕捉性能に問題が生じる場合があります。
問題① 作業ができなくなる
例えば、粉体投入用のブース型フードで、前面開口を小さくしすぎた場合を考えます。
作業者が原料袋を投入できなければ、フードを取り外したり、扉を開放したまま作業したりする可能性があります。
その結果、設計時の開口条件が維持されなくなります。
問題② 必要な開口部が確保できない
例えば、大きな製品をフード内部へ出し入れする作業では、製品の移動に必要な開口部を確保する必要があります。
そのため、実際に製品が通る範囲や作業者の手の動きを調べ、開口寸法を決定する必要があります。
問題③ 開口部以外のすき間から空気が流入する
フードには、作業用の開口部以外に、配管の貫通部や扉のすき間などがある場合があります。
こうした部分からも空気が流入するため、正面の開口面積だけで全排風量を計算すると、必要な風量を過小評価する可能性があります。
問題④ 内部に汚染物質が滞留する
囲いの内部構造によっては、吸引気流が一部の経路を通過し、別の場所では汚染物質が滞留する場合があります。
例えば、フードの内部に大型の機械があり、その背面へ空気が流れにくい場合などです。
そのため、開口面の風速だけでなく、内部の汚染物質が適切に排出されているかも確認する必要があります。
11. 実務例｜粉体投入用ブースの排風量を見直す
ここでは、粉体原料を混合機へ投入する作業を想定します。
作業者は、原料袋を開封して混合機の投入口へ粉体を投入しています。
投入時には粉じんが発生するため、ブース型の囲い式フードが設置されています。
しかし、排風機の運転による騒音が大きく、空調された室内の空気も大量に排出されています。
そこで、捕捉性能を維持しながら排風量を削減できないか検討します。
現場で調査する内容
まず、ブースの開口部と作業者の動作を調べます。
例えば、次のような点を確認します。
- 原料袋を出し入れするために必要な開口幅
- 原料袋を持ち上げる際に必要な開口高さ
- 粉じんが発生する位置と方向
- 作業者の呼吸域と投入口の位置関係
- ブース内部での粉じんの動き
- 開口面の風速分布
- 周囲の空調・給気の影響
改善案① 不要な開口部を小さくする
例えば、作業時に使用していない上部の開口部分を閉じられる構造に変更することが考えられます。
ただし、開口部を閉じることで、粉じんの流れが作業者側へ変化しないか確認する必要があります。
改善案② 吸引位置を見直す
例えば、ブースの上部だけから吸引している場合、粉じんが発生する位置と気流の関係を確認します。
必要に応じて、吸引口の位置や内部構造を変更することを検討します。
ただし、粉じんが堆積する場所を増やしたり、原料投入の妨げになったりする構造は避ける必要があります。
改善案③ 風速分布を均一化する
開口面で風速に大きなむらがある場合には、ダクト接続位置や内部構造を見直します。
風速分布を改善できれば、最小風速を確保するために必要な平均風速を小さくできる可能性があります。
改善後に確認すること
改善後は、少なくとも次のような点を確認する必要があります。
- 適用される法令の性能要件を満たしているか
- 開口面で必要な流入風速が得られているか
- 粉じんがブースの外へ漏れ出していないか
- 作業者の呼吸域へ汚染気流が流れていないか
- 通常作業や原料袋の交換時にも性能が維持されるか
- ダクト内で粉じんが堆積しやすくなっていないか
- 排風機の運転条件に問題がないか
特に、排風量を減らす場合には、フードだけでなく、ダクトの搬送速度や排風機の動作点も変化する可能性があります。
そのため、フードの開口部を改善しただけで、直ちに排風機の運転を変更することは適切ではありません。
※この事例は説明のために設定した架空の事例です。実際の設備で確認した改善結果ではありません。
12. 排風量を削減すると、なぜ省エネルギーにつながるのか？
局所排気装置が排出する空気は、建物の内部から屋外へ移動します。
そのため、局所排気装置の排風量が大きいと、排風機の消費電力だけでなく、屋外から取り入れる空気を冷暖房するためのエネルギーも問題になる場合があります。
排風機のエネルギーとの関係
排風機が空気を動かすために必要な動力は、基本的に風量と圧力、効率の影響を受けます。
したがって、必要排風量を減らすことは、排風機の消費電力を削減するための有効な手段になる可能性があります。
ただし、消費電力が排風量と必ず同じ割合で減少するわけではありません。
実際には、排風機の性能曲線、系統の圧力損失、回転数制御の方法などによって変わります。
空調負荷との関係
例えば、冷房された作業場から大量の空気を屋外へ排出すると、その空気を補うために外気を取り入れる必要があります。
外気が高温であれば、室内の温度に合わせるための冷房エネルギーが必要になる可能性があります。
冬季であれば、取り入れた冷たい外気を暖めるためのエネルギーが必要です。
したがって、必要な捕捉性能を維持しながら排風量を減らすことができれば、設備条件によっては空調負荷の削減にもつながります。
ただし、有害物質のばく露防止性能を低下させてまで排風量を減らすことは適切ではありません。
省エネルギーは、必要な安全衛生上の性能を確保したうえで検討する必要があります。
13. 法令では囲い式フードに何が求められているのか？
局所排気装置に関する法的要求事項は、対象物質や作業内容、適用される規則によって異なります。
例えば、有機溶剤中毒予防規則第14条では、同規則第2章の規定により設ける局所排気装置について、フードを有機溶剤蒸気の発散源ごとに設けることなどが定められています。
また、第16条第1項では、フード形式ごとに制御風速が定められています。
| フード形式 | 制御風速 |
|---|---|
| 囲い式フード | 0.4 m/s |
| 外付け式・側方吸引型 | 0.5 m/s |
| 外付け式・下方吸引型 | 0.5 m/s |
| 外付け式・上方吸引型 | 1.0 m/s |
同条の備考では、囲い式フードの制御風速は、開口面における最小風速とされています。
また、同条第2項には一定の場合の例外規定があります。
したがって、上記の数値がすべての局所排気装置に適用されるわけではありません。
法令上の制御風速と計算上の平均風速を混同しない
実務で重要なのは、必要排風量の計算に用いる平均風速と、法令で要求される制御風速を区別することです。
排風量を求める際には、開口面積と平均流入風速の積を使用します。
一方、所定の囲い式フードの法定制御風速では、開口面の最小風速が問題になります。
したがって、平均風速の測定結果だけを用いて、最小風速の要求を満たしていると判断してはいけません。
また、開口面の最小風速が基準を満たしていても、内部で有害物質が滞留したり、作業中に漏れ出したりする場合には、技術的な改善が必要になることがあります。
法令上の性能要件への適合と、実作業におけるばく露低減効果は、区別して確認することが重要です。
14. 現場で確認したいチェックリスト
囲い式フードを新設・改善するときには、次の点を確認するとよいでしょう。
| 確認事項 | 現場で確認する内容 |
|---|---|
| 囲いの構造 | 発散源が適切に囲われているか |
| 作業用開口部 | 必要以上に大きくなっていないか |
| 開口面の風速 | 測定位置による風速の違い |
| 最小風速 | 適用される性能要件への適合 |
| 外乱気流 | 空調、扉、給気などの影響 |
| 内部気流 | 発散源付近に滞留や漏れがないか |
| ダクト接続位置 | 開口面の風速分布に偏りがないか |
| すき間 | 開口部以外の空気の流入 |
| 作業性 | 材料や工具の出し入れができるか |
| 清掃・点検 | 安全に維持管理できるか |
| 排風機 | 必要風量と圧力に対応できるか |
| ダクト | 適切な搬送速度を維持できるか |
| 給気 | 排気に見合う給気が確保されるか |
| ばく露 | 実際の作業で十分に低減できているか |
これは、実務上の検討事項を整理した表です。法令上の統一されたチェックリストではありません。
実際の設計や性能確認では、対象物質、設備形式、作業条件などに応じて必要な項目を追加します。
15. よくある質問
Q1. 囲い式フードは外付け式より必ず必要排風量が少なくなりますか？
必ずしもそうではありません。
囲い式フードは、発散源を囲うことで比較的少ない排風量で捕捉性能を得られる場合が多くあります。
ただし、開口部が大きい場合や内部で強い気流が発生する場合には、必要な排風量が大きくなることがあります。
Q2. 開口面積を半分にすると、必要排風量も必ず半分になりますか？
同じ平均流入風速を仮定した単純な計算では半分になります。
ただし、開口部の形状を変えることで風速分布や内部気流が変化する場合があるため、実際の設計では個別の確認が必要です。
Q3. 開口面の平均風速が法定基準を満たしていればよいですか？
有機溶剤中毒予防規則第16条で規定される囲い式フードの場合、制御風速は開口面の最小風速として定められています。
したがって、平均風速だけで適合を判断することはできません。
Q4. 補正係数kは一律に1.2などの値を使用すればよいですか？
一律には決められません。
補正係数kは、開口面における平均風速と最小風速の比を表しています。
そのため、フード形状やダクト接続位置などによって異なります。
設計で使用する場合には、適切な根拠が必要です。
Q5. プリーナムチャンバーは必ず必要ですか？
すべての囲い式フードに必要というわけではありません。
風速分布が不均一な場合などに、改善方法の一つとして検討します。
ただし、粉じんの堆積や清掃のしやすさ、圧力損失への影響なども考慮する必要があります。
Q6. 囲い式フードの排風量を減らすと、ダクト内で粉じんが堆積しませんか？
その可能性があります。
特に粉じんを吸引する場合には、フードで必要な捕捉性能を維持するとともに、ダクト内で粉じんが堆積しないようにする必要があります。
そのため、排風量の低減を検討する際には、ダクト内風速や搬送条件も確認する必要があります。
まとめ｜囲い式フードの利点は開口面積と気流を制御しやすいこと
囲い式フードが有利になる理由は、発散源を囲うことで、有害物質の拡散を抑えやすくなるだけではありません。
周囲の外乱気流の影響を小さくし、吸引する空気を効率的に利用しやすくなることも重要な利点です。
さらに、開口部の面積を必要な範囲に抑え、風速分布を均一にすることで、必要排風量を低減できる場合があります。
囲い式フードの必要排風量を考える際には、次の関係が重要です。
必要排風量 = 60 × 開口面積 × 最小風速 × 風速分布の補正係数
ただし、この式だけで最終的な設備仕様が決まるわけではありません。
実際の設計では、発散源の状態、作業者の動作、開口部以外のすき間、内部気流、外乱気流なども考慮する必要があります。
また、排風量を減らすことによって、ダクト内の搬送速度や排風機の運転条件が変化する場合もあります。
重要なのは、単に排風量を小さくすることではなく、必要な捕捉性能を維持しながら、無駄な空気の吸引を減らすことです。
この考え方を理解することが、効率的で実用的な局所排気装置を設計するための基礎になります。
主な参考資料
- 『やさしい作業環境改善技術』第4章「局排フードについての基礎知識」、第7章「捕捉フードの必要排風量の計算」、第9章「フードの形と省エネ対策」（提供PDF）
- 厚生労働省「衛生工学的対策」
- e-Gov法令検索「有機溶剤中毒予防規則」第14条・第16条
- 厚生労働省「局所排気装置の定期自主検査指針」等の周知等について
- 米国OSHA「OSHA Technical Manual, Section III, Chapter 3：Ventilation Investigation」
※OSHAのTechnical Manualは、日本国内の法的義務を示すものではなく、フードの構造・気流・性能確認に関する海外の技術参考資料です。
※本記事の計算例で使用した開口面積、補正係数、最小風速は、計算の考え方を理解するために設定した条件です。実際の設備の必要排風量、設計仕様、法令適合を保証するものではありません。
コメント
